Công Nghệ In Ống Đồng Là Gì? Giải Phẫu Động Lực Học Mực In & Ứng Dụng Bao Bì

Trong chuỗi cung ứng hàng hóa toàn cầu, công nghệ in ống đồng (Rotogravure Printing) được ví như “trái tim” của ngành công nghiệp đóng gói. Khác biệt hoàn toàn với kỹ thuật in Flexo hay in lụa thủ công, in ống đồng ứng dụng cơ học lượng tử trong truyền mực để mang đến một cảnh giới hình ảnh sắc nét, có chiều sâu 3D chân thực với tốc độ sản xuất khổng lồ.

Là một khâu công nghệ cốt lõi trong hệ sinh thái in bao bì màng ghép phức hợp tại nhà máy Đông Vũ, hệ thống máy in ống đồng 10 màu tự động của chúng tôi thiết lập tiêu chuẩn khắt khe nhất về độ bám dính mực và quản trị dung môi. Bài viết này sẽ giải phẫu sâu sắc bản chất vật lý, cấu trúc trục in và quy trình vận hành khép kín chuẩn E-E-A-T của công nghệ đỉnh cao này.

---

1. Bản Chất Kỹ Thuật Động Lực Học Của In Ống Đồng

1.1 Nguyên Lý “In Lõm” (Intaglio) Và Tác Động Mao Dẫn

In ống đồng là một kỹ thuật thuộc họ in lõm (Intaglio). Cơ chế vật lý cốt lõi nằm ở việc các phần tử hình ảnh, chữ viết (text) được khắc chìm thành các rãnh vi mô (Cell) dưới bề mặt của một trục kim loại mạ đồng. Các phần tử không in sẽ nằm trên bề mặt phẳng.

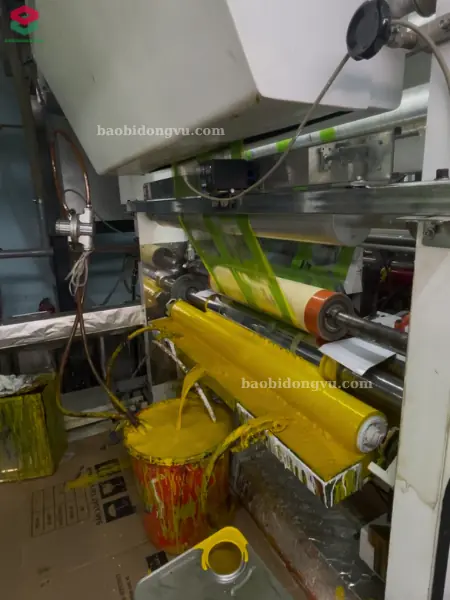

Dưới góc độ động lực học chất lỏng, khi trục kim loại nhúng vào máng mực, một thanh thép mỏng gọi là dao gạt mực (Doctor blade) sẽ vớt sạch mực trên bề mặt, chỉ giữ lại mực trong rãnh lõm. Khi màng nhựa đi qua, dưới áp lực ép từ 4-6 kg/cm2 của rulo cao su kết hợp với hiện tượng mao dẫn (Capillary action), toàn bộ hạt mực sẽ bị hút ngược và bám chặt lên bề mặt màng nhựa.

1.2 Điều Kiện Kỹ Thuật Bắt Buộc: Sức Căng Bề Mặt (Dyne Level)

Để mực in ống đồng bám dính tuyệt đối mà không bị bong tróc, bề mặt màng nhựa nguyên sinh (PET, BOPP, PA) trước khi đưa vào máy in phải được xử lý tĩnh điện (Corona Treatment). Các kỹ sư tại Đông Vũ bắt buộc phải đo lường sức căng bề mặt đạt mức tối thiểu từ 38 – 42 Dyne/cm mới cho phép màng chạy qua trục in.

2. Giải Phẫu Cấu Trúc Trục In Ống Đồng Tiêu Chuẩn Công Nghiệp

Trục in (Cylinder) quyết định 90% độ sắc nét của đồ họa. Không phải là một khối sắt đơn thuần, nó là một hệ thống vật liệu 3 lớp tinh vi:

Cấu Trúc Lớp Vật Liệu	Thông Số Kỹ Thuật	Vai Trò Cơ Học (Barrier Function)
Phôi Thép Lõi (Steel Core)	Thép hợp kim carbon nguyên khối	Chịu toàn bộ lực mô-men xoắn của máy in và lực nén. Đảm bảo độ đồng tâm hoàn hảo, không bị rung lắc khi quay ở vận tốc 200m/phút.
Lớp Mạ Đồng (Copper Layer)	Đồng tinh khiết tĩnh điện dày 0.1mm – 0.3mm	Tiếp nhận chế bản. Cấu trúc tinh thể đồng mềm cho phép hệ thống khắc Laser/kim cương đục các hốc mực (Cell) có độ sâu đa dạng, tạo ra dải chuyển màu (Gradient) siêu mịn.
Lớp Mạ Crom (Chrome Layer)	Crom hóa trị 6 (Cr6+) siêu cứng	“Áo giáp” ngoài cùng. Chống lại sự bào mòn từ lưỡi dao gạt mực thép và phản ứng ăn mòn của hóa chất dung môi. Giúp trục in tái bản được hàng triệu mét màng.

3. Quy Trình In Ống Đồng 6 Bước Khép Kín Chuẩn ISO 22000

Một chu trình in tiêu chuẩn phải đảm bảo sự phối hợp hoàn hảo giữa vật liệu hóa học và cơ học tự động:

• Bước 1: Tách Trạm Màu Và Khắc Trục (Pre-press): Bản thiết kế được bóc tách thành hệ màu CMYK và các màu pha Pantone. Mỗi màu tương ứng với một trục kim loại và một trạm in (Deck) riêng biệt.
• Bước 2: Kiểm Soát Độ Nhớt Mực In: Độ nhớt (Viscosity) được đo lường cẩn thận bằng cốc Zahn Cup để mực không bị quá đặc gây gai hình, hoặc quá loãng gây nhòe màu.
• Bước 3: Căn Chỉnh Auto-Register: Máy in 10 màu tự động bắt đầu vận hành. Hệ thống mắt thần quang học liên tục quét qua các điểm đánh dấu (Eye-mark) để căn chỉnh chồng màu với sai số chỉ 0.1mm.
• Bước 4: Sấy Nhiệt Phân Toàn Phần: Sau mỗi trạm in, màng nhựa lướt qua buồng sấy (60°C – 80°C) làm bay hơi dung môi ngay lập tức, chuyển hóa mực lỏng thành thể rắn bám chặt vào màng.
• Bước 5: Kỹ Thuật Ghép Màng Không Dung Môi: Cuộn màng vừa in xong sẽ được ép chặt với các lớp nhôm (AL) hoặc PE bằng hệ keo rắn 100%, tạo thành cấu trúc đa lớp.
• Bước 6: Chia Cuộn Và Tạo Hình Cơ Học: Tùy theo yêu cầu đóng gói, màng được cắt băm thành cuộn hoặc dập thành túi hoàn thiện.

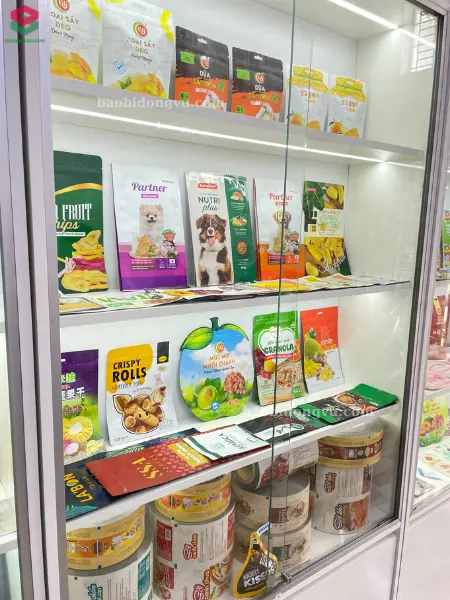

4. Khả Năng Tạo Hình Đa Dạng Và Ứng Dụng Đỉnh Cao Trong Các Ngành Hàng

Công nghệ in ống đồng không chỉ giải quyết bài toán về hình ảnh, mà nó còn là nền tảng màng cơ sở để tạo ra hàng loạt các định dạng hình học đóng gói chuyên sâu, kiến tạo lớp “áo giáp” bảo vệ cho từng ngành hàng cụ thể:

4.1 Ứng Dụng Trong Ngành Thực Phẩm & Nông Sản Xuất Khẩu

Kỹ thuật in lật mặt (Reverse Printing) khóa chặt mực in ống đồng giữa lớp màng nhựa ngoài cùng và lớp keo ghép, đảm bảo tuyệt đối không thôi nhiễm hóa chất vào thức ăn. Đây là quy chuẩn bắt buộc để gia công bao bì thực phẩm an toàn. Đặc biệt, màng in ống đồng sở hữu độ dẻo dai phi thường, tái hiện xuất sắc đồ họa 3D cho các dòng bao bì nông sản cao cấp. Đối với nhóm sản phẩm sắc nhọn cần ép chân không kiệt khí như bao bì gạo hay bao bì thủy hải sản, màng in ống đồng kết hợp cấu trúc PA/PE mang lại khả năng chống đâm thủng vô địch.

4.2 Tối Ưu Hóa Ngành Trà, Cà Phê Với Cấu Trúc Tạo Hình Cao Cấp

Công nghệ in ống đồng trên màng mạ kim loại (MPET) hoặc lá nhôm (AL) tạo ra khả năng cản sáng 100%, bảo vệ trọn vẹn tinh dầu và Aroma gốc. Đây là sự lựa chọn số 1 cho các xưởng chế biến cần bao bì trà và bao bì cà phê nguyên chất. Để nâng tầm định vị thương hiệu trên quầy kệ, màng in này thường được cắt dập thành định dạng túi zip đáy đứng hoặc sang trọng bậc nhất là túi zip 8 cạnh (Flat bottom) khối hộp vuông vức.

4.3 Cách Mạng Đóng Gói Ngành Thời Trang Và Chất Lỏng

Hiệu ứng in phủ mờ (Matte Finish) tĩnh điện từ trục ống đồng tạo ra bề mặt nhám mịn xa xỉ, là mảnh ghép hoàn hảo để sản xuất bao bì quần áo cho các Local Brand. Tính năng ứng dụng của màng in còn vươn xa hơn khi được dập thành các dòng túi zipper tái đóng kín tiện dụng, hoặc được ép tích hợp thêm nắp nhựa để biến thành túi có vòi (Spout Pouch), thay thế hoàn toàn chai lọ nhựa cứng cho ngành hóa mỹ phẩm dạng lỏng.

4.4 Vật Tư Chuẩn Xác Cho Các Dây Chuyền Tự Động Hóa

Với các nhà máy công nghiệp sở hữu máy chiết rót tốc độ cao, sản lượng màng in ống đồng sẽ được cuộn lại thành cuộn màng đóng gói chuyên dụng. Tích hợp hệ thống mắt thần quang học chuẩn xác từng milimet, cuộn màng đảm bảo dao cắt của máy tự động luôn dập đúng vị trí thiết kế mà không bị kẹt hay xô lệch.

5. Đánh Giá Điểm Mạnh Và Bài Toán Chi Phí Khởi Tạo

• Ưu điểm tuyệt đối: Hình ảnh cực kỳ sắc sảo, dải chuyển màu mịn màng không đối thủ. Tốc độ sản xuất “vô địch” (trên 200m/phút). Trục đồng siêu bền, cho phép tái bản hàng chục lần mà chất lượng in vẫn đồng nhất 100% so với lô hàng đầu tiên.
• Rào cản chi phí: Việc khắc 1 bộ trục đồng 5-7 màu tốn chi phí khuôn ban đầu khá cao. Tuy nhiên, quy luật kinh tế quy mô (Economies of Scale) được áp dụng: Doanh nghiệp in số lượng càng lớn (Từ 20.000 – 50.000 túi trở lên), đơn giá khấu hao trục trên mỗi bao bì sẽ tiệm cận về mức siêu rẻ, mang lại biên lợi nhuận khổng lồ cho doanh nghiệp.

6. Quản Trị Rủi Ro Khí Thải VOCs: Lời Cam Kết Từ Bao Bì Đông Vũ

Một trong những vấn đề của in ống đồng công nghiệp là sự phát thải khí VOCs (Hợp chất hữu cơ dễ bay hơi) từ các dung môi mực in. Để triệt tiêu rủi ro môi trường, nhà máy Bao Bì Đông Vũ đã thực hiện bước chuyển đổi chiến lược: Thay thế hoàn toàn dung môi Toluene độc hại bằng hệ Ethyl Acetate thân thiện.

Kết hợp cùng hệ thống thu hồi dung môi (Solvent Recovery System) và lò đốt nhiệt phân RTO, chúng tôi loại bỏ hoàn toàn mùi nhựa hắc bám trên màng. Sự kiểm soát khắt khe này giúp sản phẩm bao bì Đông Vũ luôn đạt chứng nhận an toàn VSTP ISO 22000, đáp ứng chuẩn mực xuất khẩu Châu Âu và Mỹ.

7. Câu Hỏi Thường Gặp (FAQ) Về Tiêu Chuẩn In Ống Đồng

• Trục in ống đồng có tuổi thọ bao lâu và có thể lưu kho được không?
  Nhờ lớp mạ Crom hóa trị 6 siêu cứng, một trục đồng tiêu chuẩn có vòng đời in từ 2 triệu đến 5 triệu mét màng. Quý đối tác hoàn toàn có thể lưu kho bộ trục tại nhà máy Đông Vũ (được chúng tôi thoa mỡ công nghiệp chống sét rỉ) để sử dụng cho hàng chục lần tái bản (Reprint) sau này mà không tốn thêm bất kỳ chi phí làm khuôn nào nữa.
• Những loại vật liệu nào KHÔNG thể dùng công nghệ in ống đồng?
  In ống đồng sử dụng nguyên lý ép trục kim loại với áp lực cực lớn, do đó nó tuyệt đối không tương thích với các bề mặt xốp, lồi lõm hoặc quá dày như: Bìa carton sóng, vải bố, túi giấy Kraft xi măng nhám. Kỹ thuật này sinh ra là đặc quyền dành riêng cho bề mặt màng nhựa linh hoạt siêu láng mịn (PET, BOPP, PA, CPP).
• Tôi cần in túi số lượng ít (3.000 túi) để chạy thử nghiệm sản phẩm, có nên làm trục đồng không?
  Về cơ bản là KHÔNG NÊN, vì chi phí đầu tư bộ khuôn trục ban đầu sẽ đẩy giá vốn trên mỗi túi lên mức phi lý. Thấu hiểu bài toán tài chính này, đối với các Startup, Đông Vũ cung cấp giải pháp “In Không Trục” (In Kỹ thuật số trên màng ghép): Vẫn cung cấp cấu trúc túi đa lớp cản khí như ống đồng, nhưng hoàn toàn miễn phí tiền làm khuôn, giúp bạn tối ưu dòng vốn xuất sắc.

8. Kết Luận: Nâng Tầm Giá Trị Thương Hiệu Cùng Bao Bì Đông Vũ

Công nghệ in ống đồng không chỉ là một giải pháp cơ học, mà là lời cam kết về chất lượng và độ bền vững cho mọi chiến dịch đóng gói sản phẩm của doanh nghiệp. Với khả năng phục chế hình ảnh xuất sắc, tốc độ in vượt trội và hệ thống kiểm soát rủi ro môi trường khắt khe, đây chắc chắn là khoản đầu tư chiến lược mang lại biên độ lợi nhuận cao nhất cho hệ thống bán lẻ và xuất khẩu.

Tại nhà máy Bao Bì Đông Vũ, chúng tôi không chỉ cung cấp dịch vụ in ấn đơn thuần, mà còn đồng hành cùng doanh nghiệp trong việc kiến tạo những hệ thống “áo giáp” màng ghép phức hợp chuẩn quốc tế. Quý đối tác có nhu cầu tham quan trực tiếp hệ thống máy in ống đồng 10 màu hoặc cần tư vấn báo giá tối ưu chi phí, vui lòng liên hệ ngay với chúng tôi qua thông tin bên dưới để được chuyên viên hỗ trợ nhanh nhất!
