Dao Gạt Mực (Doctor Blade) Trong In Ống Đồng: Động Lực Học Ma Sát Và Hao Mòn Cơ Học

Dao gạt mực (Doctor blade) là một linh kiện cơ khí trọng yếu hoạt động trong hệ thống in ống đồng, thực hiện nhiệm vụ cạo sạch lớp mực in dư thừa khỏi bề mặt trục thép không khắc. Hệ thống động lực học này đảm bảo các lỗ tram lưu giữ định lượng mực chính xác tuyệt đối.

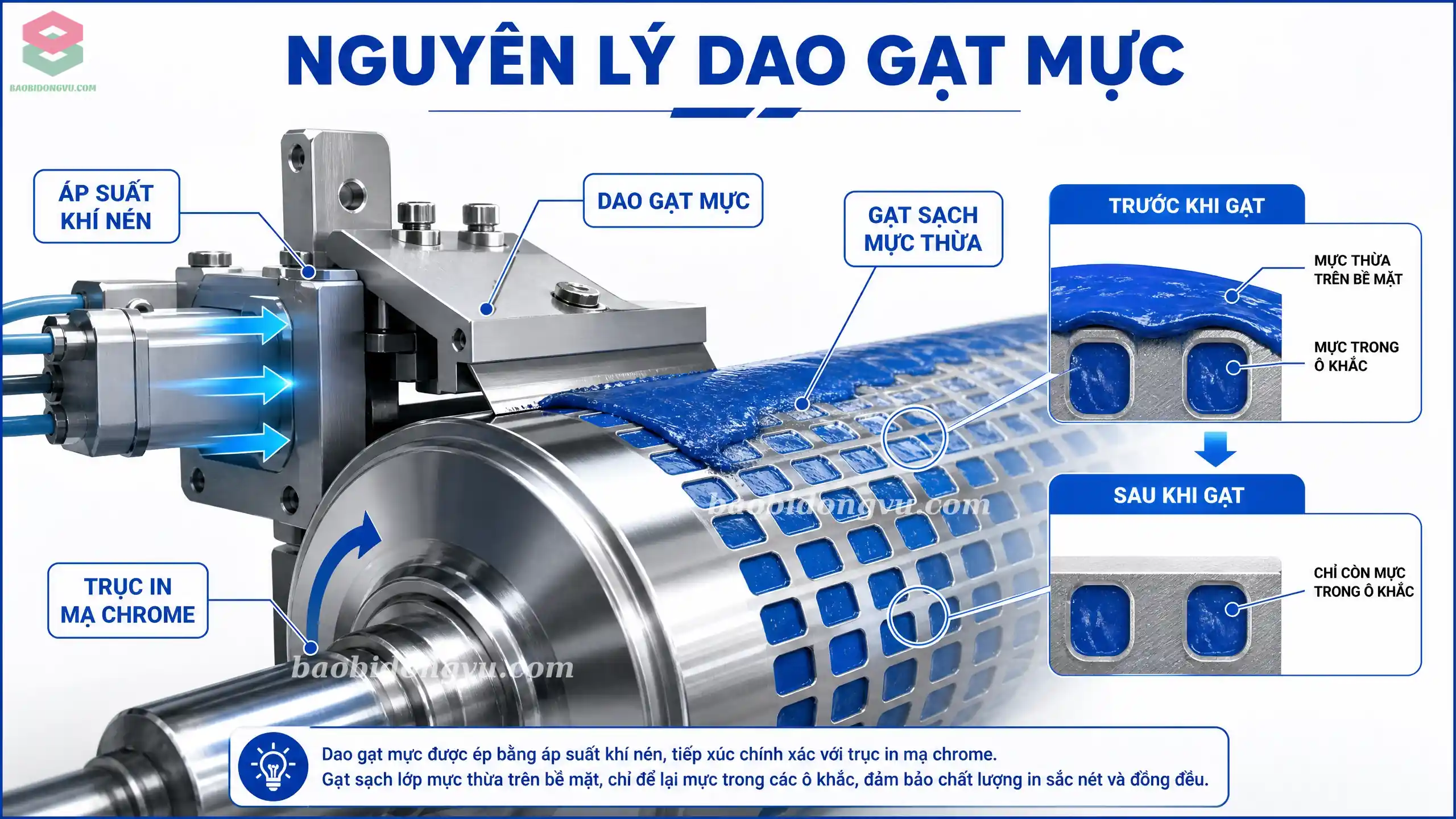

Nguyên Lý Hoạt Động Cơ Học Của Dao Gạt Mực Trong In Ống Đồng

Nguyên lý hoạt động cơ học của dao gạt mực dựa trên lực ép tuyến tính tạo ra áp suất tiếp xúc liên tục lên bề mặt trục in. Dao gạt mực thiết lập hàng rào vật lý chia cắt màng chất lỏng, ngăn chặn triệt để hiện tượng tràn mực.

Cơ chế hoạt động tĩnh tiến này chịu sự chi phối trực tiếp bởi áp suất khí nén (pneumatic pressure) từ cụm giá đỡ. Khí nén cung cấp lực đẩy đồng đều dọc theo chiều ngang của hệ thống trục mạ chrome. Lực đẩy tuyến tính bù trừ các sai số vi mô trên bề mặt kim loại. Yêu cầu kiểm soát lượng mực chuẩn xác là điều kiện kỹ thuật bắt buộc đối với công nghệ in bao bì thực phẩm màng ghép phức hợp. Bề mặt màng đa lớp cấu trúc rào cản ứng dụng cơ chế cạo mực vi mô này để tái tạo hình ảnh sở hữu độ phân giải cao, kháng lại sự thẩm thấu của oxy. Sự ổn định của màng chất lỏng sinh ra các trạng thái vật lý đặc thù. Hiểu rõ nguyên lý cơ học vi mô này mở ra cơ sở khoa học để phân tích các tương tác ma sát phức tạp tại điểm cạo màng.

Động Lực Học Ma Sát Và Áp Lực Tiếp Xúc Giữa Dao Gạt Mực Với Trục In

Động lực học ma sát tại điểm tiếp xúc giữa dao gạt mực và trục in định hình quá trình truyền mực tĩnh tiến. Áp lực tiếp xúc định lượng mức 2.5 N/mm, tạo ra lực nén thủy động lực học thắng được sức căng bề mặt mực lỏng.

Áp suất cơ học tạo ra mô-men cản nhất định, đòi hỏi hệ thống truyền động xoay vòng phải cung cấp một lực mô-men xoắn bù trừ liên tục. Màng mực dư thừa chảy ngược lại máng chứa, khép kín chu trình tuần hoàn lưu chất. Lực cản ma sát này giải phóng một mức năng lượng nhiệt cục bộ, làm biến đổi các tính chất lưu biến của dòng chảy.

Phân Tích Lực Nén Thủy Động Lực Học Tại Điểm Tiếp Xúc

Lực nén thủy động lực học sinh ra khi một màng chất lỏng bị kẹp giữa hai bề mặt chuyển động tương đối. Hiện tượng vật lý này nâng lưỡi dao lên khoảng hở vi mô 3.5 micron, hình thành lớp mực bôi trơn kim loại.

Lớp phim bôi trơn thủy động lực học này có khả năng (can) làm giảm thiểu sự mài mòn tuyến tính của trục mạ chrome (“Nghiên cứu ma sát động lực học trong hệ thống in màng ghép”, Viện Kỹ Thuật Vật Liệu Polymer, 2023). Kỹ sư vận hành nên duy trì độ nhớt mực ở mức 15-18 giây (đo bằng cốc Zahn số 2) để ổn định áp suất màng bôi trơn, ngăn ngừa hiện tượng cọ xát khô kim loại.

Tác Động Của Tốc Độ Máy In Đến Độ Nhớt Mực Tại Lưỡi Dao

Tốc độ máy in ống đồng gia tăng làm biến đổi tính chất lưu biến của mực in tại điểm cạo màng. Lực cắt cực đại tại lưỡi dao làm giảm độ nhớt biểu kiến, khiến mực dễ dàng điền đầy các lỗ tram.

Tốc độ bề mặt máy in đạt 250 m/phút tạo ra hệ số ma sát trượt vật lý cao, gia tốc quá trình bay hơi của hệ thống dung môi. Sự thay đổi độ nhớt biểu kiến dưới tác động của lực cắt định hình lại độ đàn hồi của lưỡi dao kim loại, dẫn đến những điều chỉnh tinh vi về góc độ hình học.

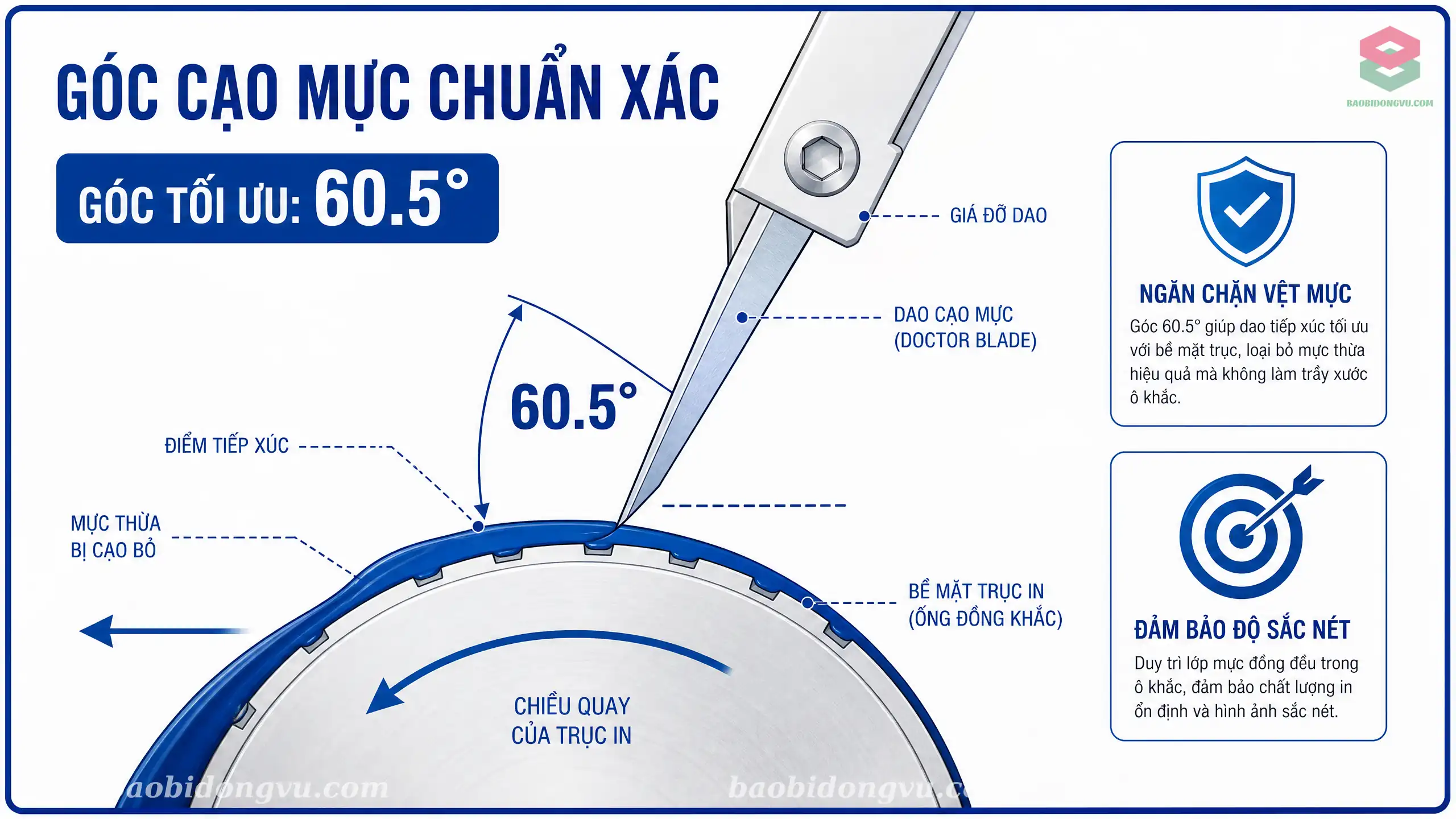

Góc Cạo Mực (Contact Angle) Và Khả Năng Điều Tiết Lượng Mực In

Góc cạo mực là góc hình học tạo ra giữa trục tĩnh dọc của lưỡi dao và đường tiếp tuyến của trục in tại điểm cạo. Góc độ 60.5 độ tối ưu hóa hiệu suất cắt màng chất lỏng dư thừa.

Góc tiếp xúc xác định diện tích bề mặt lưỡi dao ma sát trực tiếp với lớp mạ chrome. Một góc cắt vật lý chuẩn xác loại bỏ hoàn toàn các lớp vệt mực (striation) trên màng ghép không mong muốn. Trạng thái góc độ này thiết lập một hàm lượng mực chuyển tiếp tĩnh tiến vào bề mặt màng.

Thông Số Kỹ Thuật Góc Tiếp Xúc Tối Ưu

Góc tiếp xúc tối ưu quyết định thể tích mực lưu trữ lại trong các tế bào tram. Thông số này định hình trạng thái cân bằng cơ học của toàn bộ hệ thống cạo mực tĩnh tiến trên bề mặt kim loại.

Thông Số Cơ Học	Giới Hạn Định Lượng	Tác Động Vật Lý Đến Máy In
Góc cạo mực (Contact Angle)	55.0 – 65.0 độ	Loại bỏ hoàn toàn màng chất lỏng dư thừa trên bề mặt mạ chrome.
Áp lực dao (Blade Pressure)	1.5 – 3.5 N/mm	Thắng được sức căng bề mặt, tạo ra lực nén thủy động lực học.
Độ hở vi mô (Micro Clearance)	2.0 – 5.0 micron	Thiết lập màng bôi trơn chất lỏng, giảm nhiệt lượng do ma sát.
Độ dày lưỡi (Lamella Thickness)	0.05 – 0.15 mm	Phản hồi đàn hồi tĩnh tiến với các độ lệch tâm của trục in.

Các thông số giới hạn định lượng thiết lập một nền tảng vận hành chống lại sự sai lệch áp suất vi mô. Kỹ thuật tinh chỉnh góc độ giải quyết triệt để rủi ro bẻ cong vật lý của linh kiện.

Cơ Chế Bẻ Cong Lưỡi Dao (Blade Deflection)

Cơ chế bẻ cong lưỡi dao xảy ra khi lực ma sát động học vượt quá giới hạn đàn hồi của vật liệu gia công. Hiện tượng này làm thay đổi góc tiếp xúc thực tế so với thông số thiết lập ban đầu.

Áp suất thủy động lực học từ lớp mực có độ nhớt cao đẩy mảng kim loại lưỡi dao uốn cong ra xa bề mặt trục in. Hiện tượng vật lý này làm tăng diện tích tiếp xúc trượt, trực tiếp gia tăng tốc độ mài mòn. Khắc phục cơ chế biến dạng này thúc đẩy ngành công nghiệp chuyển đổi sang các dạng vật liệu luyện kim cao cấp.

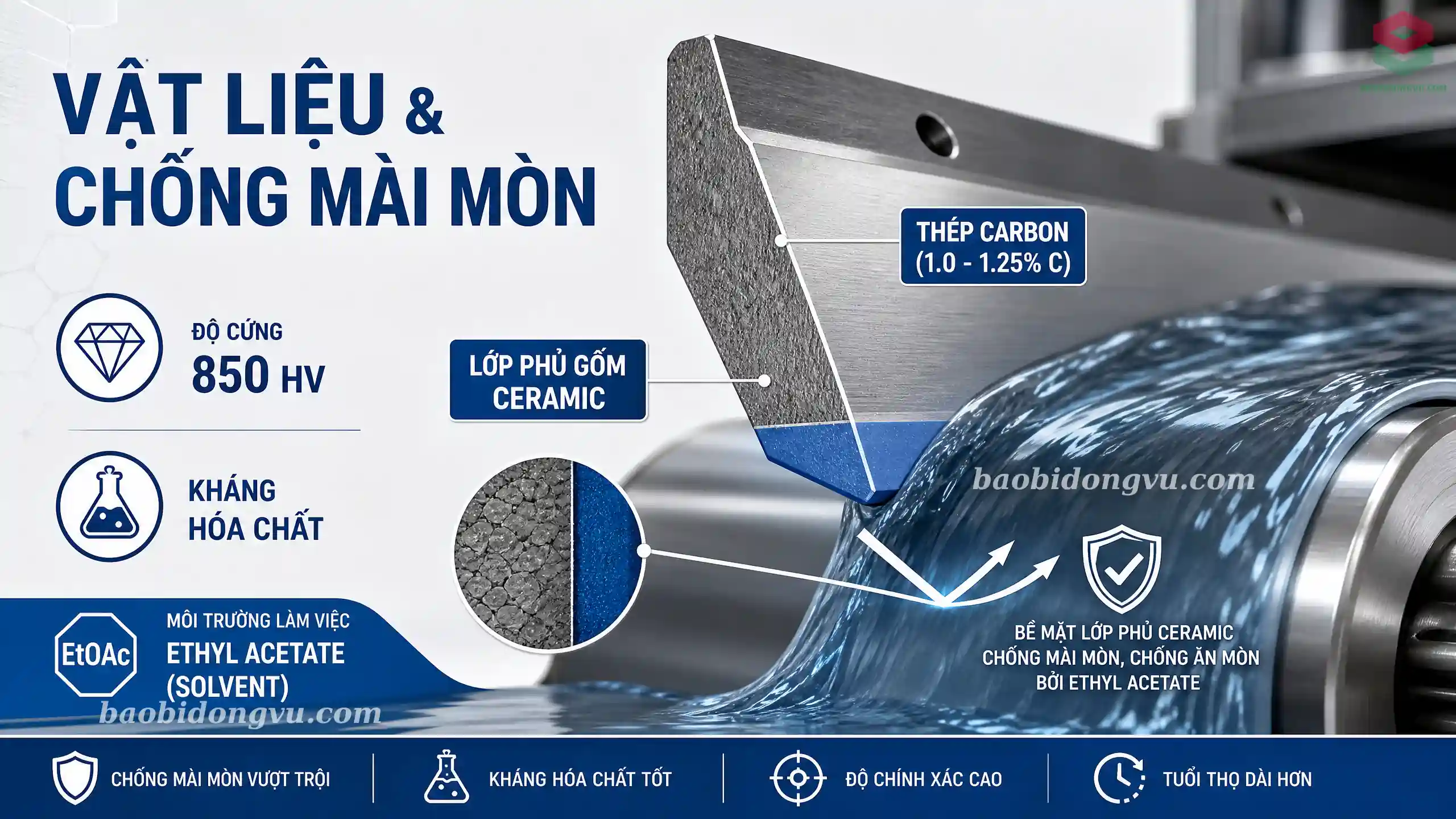

Vật Liệu Chế Tạo Doctor Blade Và Tính Chất Chống Mài Mòn

Vật liệu chế tạo dao gạt mực quyết định tuổi thọ cơ học và độ ổn định của hệ thống cạo mực. Thép carbon luyện kim chất lượng cao hình thành cấu trúc hạt vi mô đồng nhất, duy trì cạnh cắt cực kỳ sắc bén.

Hợp kim thép carbon chứa hàm lượng carbon định lượng ở mức 1.0% đến 1.25%, sở hữu hệ số đàn hồi vật lý tối ưu cho các máy in tốc độ cao. Các dây chuyền gia công bao bì nông nghiệp kháng hóa chất đối mặt với các dung môi có tính ăn mòn mạnh, đòi hỏi lưỡi dao phải trải qua quy trình phủ mạ vi mô. Lớp phủ gốm (Ceramic coating) gia tăng độ cứng bề mặt lên 850 HV, kéo giảm hệ số ma sát trượt xuống dưới 0.3. Vật liệu chống oxy hóa hoàn hảo bảo vệ hệ thống trước sự tấn công liên tục của dung môi Ethyl Acetate. Sự suy giảm chất lượng màng bọc kim loại báo hiệu chu kỳ hao mòn cơ học sắp diễn ra.

Các Yếu Tố Kỹ Thuật Dẫn Đến Hỏng Hóc Trục In Và Hao Mòn Cơ Học

Các yếu tố kỹ thuật gây hao mòn cơ học bao gồm lực ép dao vượt chuẩn, sự xâm nhập của tạp chất ngoại lai và độ nhám bề mặt suy giảm. Hao mòn cơ học phá vỡ cấu trúc lỗ tram, làm giảm thể tích chứa mực.

Sự cọ xát khô sinh nhiệt liên tục kết hợp áp lực vượt mức 3.0 N/mm phá hủy dần lớp phủ chrome bảo vệ sở hữu độ dày 15 micron của trục đồng. Các mảnh vỡ vi mô kim loại văng ra từ quá trình mẻ lưỡi dao kẹt lại dưới điểm tiếp xúc hở, trực tiếp cày xước tạo ra các đường rãnh (scoring) vĩnh viễn trên trục mạ. Kỹ thuật viên vận hành xưởng Bao Bì Đông Vũ thực hiện quy trình tuần hoàn bơm qua lưới lọc 120 mesh tĩnh tiến nhằm loại bỏ triệt để các hạt kim loại li ti. Biện pháp rào cản vật lý này bảo vệ toàn vẹn kiến trúc hình học của trục in ấn, kéo dài tối đa vòng đời vòng quay thiết bị.

Câu Hỏi Thường Gặp (FAQ) Về Dao Gạt Mực Trong In Ống Đồng

Phần bổ trợ kiến thức tập trung giải mã các định nghĩa cơ học và nguyên lý khoa học vi mô của hệ thống linh kiện dao gạt mực trong công nghiệp in ấn.

Dao gạt mực (Doctor blade) là gì?

Dao gạt mực (Doctor blade) là một thanh lưỡi dao kim loại hoặc polymer mỏng, thực hiện nhiệm vụ cạo sạch màng mực thừa trên bề mặt các trục in trụ tròn trước khi mực được chuyển tiếp sang bề mặt nền.

Có phải lưỡi dao gạt mực càng cứng thì trục in càng ít bị trầy xước không?

Sai. Lưỡi dao gạt mực quá cứng sở hữu hệ số đàn hồi thấp làm tăng áp suất tĩnh tại điểm tiếp xúc, phá hủy màng bôi trơn thủy động lực học và xuyên thủng lớp mạ chrome, gây trầy xước bề mặt trục in.

Các hình dạng lưỡi dao gạt mực phổ biến phân nhóm dựa trên cơ sở nào?

Các hình dạng lưỡi dao gạt mực phân nhóm dựa trên biên dạng gia công cạnh cắt cơ học. Ba nhóm cấu trúc cốt lõi định hình áp suất tĩnh tiến bao gồm:

• Lamella (Cạnh bậc thang): Cạnh cắt sở hữu thiết kế phay mỏng định hình sẵn với độ dày đồng nhất (ví dụ: dày 0.1 mm, dài 1.5 mm).
• Bevel (Cạnh vát): Lưỡi dao sở hữu thiết kế mài vát vi mô một góc từ 2.0 đến 15.0 độ.
• Radius (Cạnh bo tròn): Cạnh cắt sở hữu thiết kế mài cong vi mô đa điểm.

Dao gạt mực bằng nhựa và dao gạt mực bằng thép khác nhau như thế nào?

Dao gạt mực bằng nhựa và dao gạt mực bằng thép khác biệt trực tiếp ở giới hạn chảy cơ học (Yield strength). Dao thép carbon cung cấp độ sắc bén vi mô, trong khi dao nhựa UHMWPE phân tán lực ép tĩnh, ngăn ngừa rách màng tại máy in flexo.

Kết Luận

Dao gạt mực kiểm soát tuyệt đối sự phân bố màng chất lỏng, định lượng vi mô thể tích mực và bảo vệ kết cấu hình học của hệ thống trục in ống đồng tĩnh tiến. Động lực học ma sát tại bề mặt tiếp xúc kim loại, thông số góc cạo mực 60.5 độ và cấu trúc vật liệu thép carbon luyện kim thiết lập nên trạng thái cân bằng cơ học hoàn hảo. Duy trì áp lực nén thủy động lực học ổn định ngăn chặn triệt để hiện tượng biến dạng đàn hồi uốn cong và giảm thiểu tối đa hao mòn lớp mạ chrome vi mô. Tại Bao Bì Đông Vũ, hệ thống linh kiện dao gạt mực tích hợp tiêu chuẩn kỹ thuật số bảo chứng độ phân giải tuyệt đối cho từng điểm tram trên các dòng bao bì màng ghép phức hợp cao cấp.
