Kiểm soát lực căng xã và thu cuộn màng ghép

Kiểm soát lực căng xã và thu cuộn màng ghép là quá trình tính toán và duy trì lực kéo cơ học ổn định lên màng dẻo. Quá trình này ngăn chặn hiện tượng nhăn, đứt gãy hoặc biến dạng màng khi máy vận hành ở tốc độ cao.

1. Bản chất cơ học của lực căng màng (Web Tension)

Lực căng màng (Web Tension) là lực kéo dọc trục được tác dụng lên vật liệu màng dẻo trong suốt quá trình di chuyển qua các lô dẫn hướng. Bao Bì Đông Vũ định nghĩa lực căng chuẩn xác giúp màng không bị võng hoặc kéo giãn quá mức giới hạn đàn hồi.

Hệ thống vận hành máy sản xuất bao bì luôn yêu cầu tính đồng bộ giữa các trạm để phân bổ ứng suất hướng tâm tối ưu “Tiêu Chuẩn Kiểm Soát Web Tension, AIMCAL, 2022”. Việc duy trì biến số vật lý này ổn định tạo nền tảng vững chắc để hiểu rõ cách các mô-men xoắn tác động tại hai đầu của hệ thống truyền động.

2. Nguyên lý vật lý của hệ thống xã cuộn và thu cuộn

Hệ thống truyền động kiểm soát lực căng bằng cách điều chỉnh mô-men xoắn (Torque) của động cơ tỷ lệ thuận với bán kính cuộn (Radius). Đông Vũ thiết lập cảm biến tự động để nhận diện sự thay đổi đường kính màng, nhằm tăng hoặc giảm lực phanh điện từ tương ứng.

• Mô-men xoắn (Torque): Là lực xoay được áp dụng lên trục lõi. Bằng chứng vật lý chứng minh phương trình $T = F \times R$ (trong đó $T$ là mô-men xoắn, $F$ là lực căng mục tiêu, $R$ là bán kính).
• Bán kính cuộn (Radius): Là khoảng cách từ tâm trục đến bề mặt màng ngoài cùng. Hệ thống PLC tự động tính toán để giảm dần mô-men xoắn phanh khi bán kính tại trạm xã cuộn thu hẹp lại.
• Tốc độ dài (Line Speed): Là vận tốc di chuyển của màng đi qua các lô dẫn. Trạm thu cuộn cần tăng dần lực kéo khi đường kính cuộn lớn lên để các lớp màng ép chặt, không sinh ra bọt khí.

Sự phân bổ lực kéo động học tại các trạm quay đóng vai trò thiết yếu, đòi hỏi các thiết bị phản hồi tín hiệu phải sở hữu khả năng phân tích với độ chính xác tuyệt đối ở mức mili-giây.

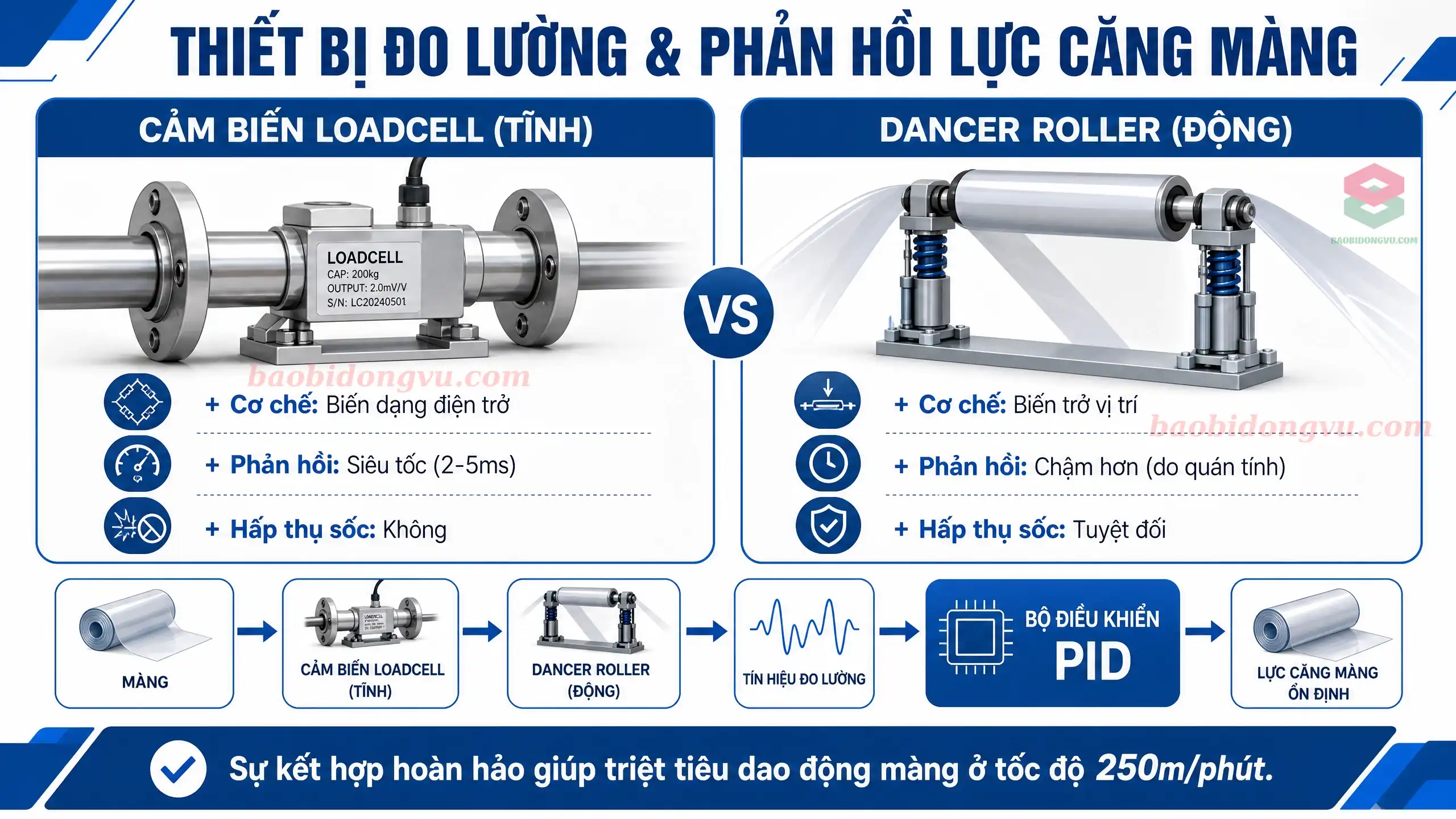

3. Thiết bị đo lường và phản hồi lực căng màng

Việc đo lường lực kéo sử dụng hai công nghệ cảm biến chính là Loadcell (Cảm biến tĩnh) và Dancer Roller (Con lăn nhảy động). Các phần cứng này cung cấp tín hiệu phản hồi (Feedback) về bộ vi xử lý để tinh chỉnh mô-men truyền động ngay lập tức.

Sau khi tín hiệu điện áp được gửi về trung tâm điều khiển PID, sự cân bằng lực kéo được áp đặt lên các lớp vật liệu sẽ quyết định trực tiếp đến tính toàn vẹn của cấu trúc bao bì trong buồng ghép.

4. Tác động của lực căng đến cấu trúc bao bì màng ghép

Lực căng không đồng đều giữa các lớp vật liệu gây ra hiện tượng lệch pha co giãn cơ học, dẫn đến phá vỡ màng ghép đa lớp. Đông Vũ áp dụng các tiêu chuẩn thiết lập lực kéo vi mô độc lập cho từng hệ polymer riêng biệt.

• Màng định hướng (BOPP, PET): Là vật liệu có độ cứng cơ học cao và mô-đun đàn hồi thấp. Lực căng lý tưởng dao động từ 0.5 - 1.5 lbs/inch (0.09 – 0.27 kg/cm) chiều rộng bề mặt, ví dụ như quá trình chạy cuộn PET 12 micromet.
• Màng không định hướng (PE, CPP): Là vật liệu có độ giãn dài lớn và dễ biến dạng nhiệt. Lực kéo cần được khóa ở ngưỡng rất thấp, từ 0.1 - 0.25 lbs/inch (0.018 – 0.045 kg/cm) nhằm ngăn chặn hiện tượng thắt eo (Necking).
• Quá trình ghép màng (Lamination): Là bước khóa dính hai lớp vật liệu với nhau bằng keo bám dính. Lớp màng lót hàn dán (Sealant) luôn phải duy trì chỉ số lực kéo thấp hơn màng in nền (Substrate) từ 10% đến 15% để khử ứng suất gây cong cuộn (Curling).

Việc kiểm soát thông số kéo giãn giúp các cấu trúc phức hợp cao như túi bạc ép 3 biên không bị tách lớp (Delamination) lớp màng nhôm AL ở viền ép nhiệt. Khi lực kéo vượt qua giới hạn đàn hồi an toàn, hệ thống ngay lập tức sinh ra các sự cố vật lý không thể vãn hồi.

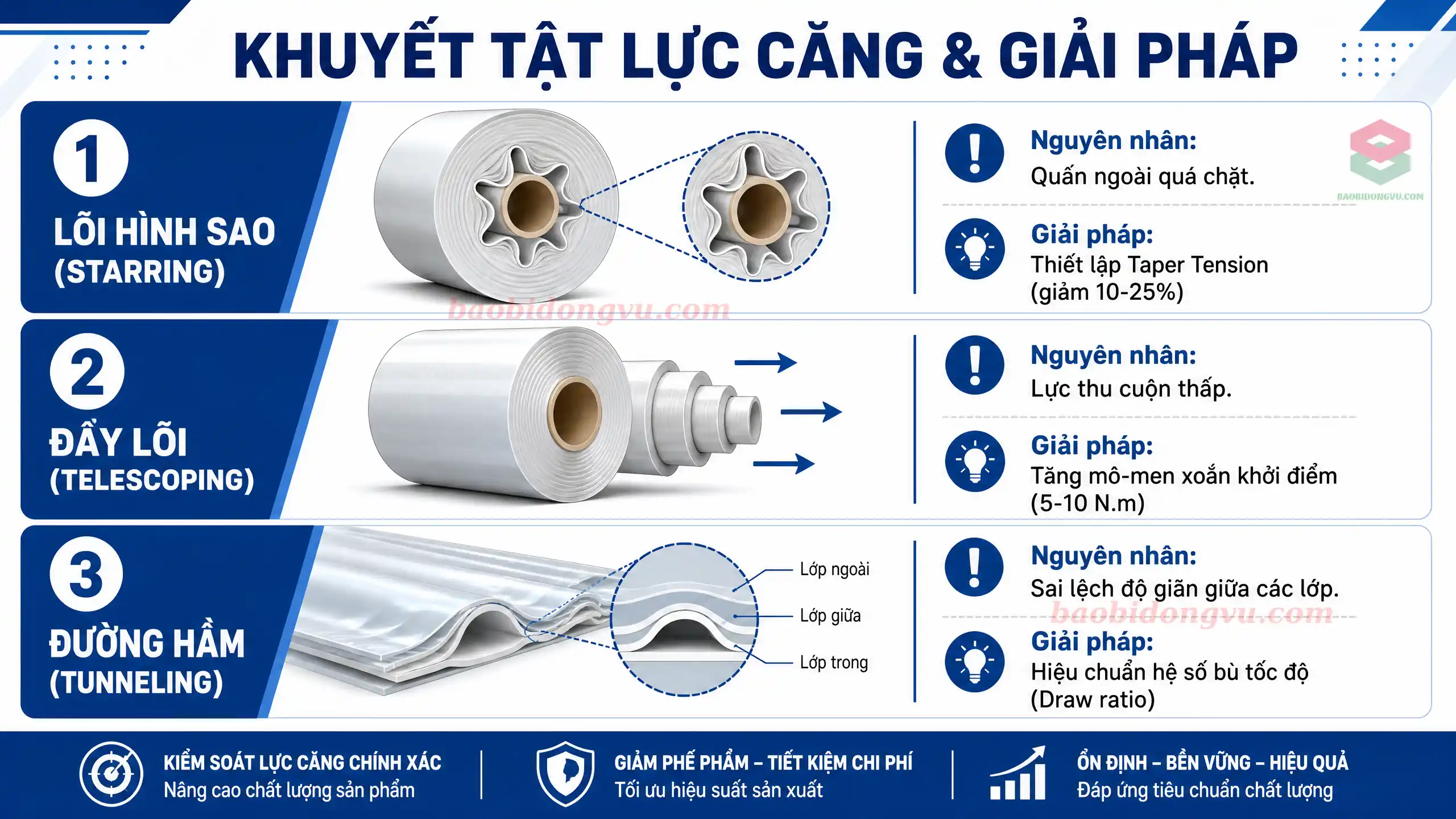

5. Khuyết tật vật lý do sai lệch lực căng và giải pháp khắc phục

Sai lệch ứng suất hướng tâm tại trục xã và thu cuộn tạo ra các khuyết tật vật lý nghiêm trọng trên cuộn màng thành phẩm. Bao Bì Đông Vũ liên tục tinh chỉnh ma sát động và biểu đồ Taper Tension để giải phóng các lực nén dư thừa.

• Hiện tượng lõi hình sao (Starring): Hình thành khi màng bên ngoài được quấn quá chặt, tạo ra áp lực nén hướng tâm phá vỡ cấu trúc các vòng màng lỏng lẻo bên trong. Hệ thống thiết lập đường cong lực căng vát (Taper Tension), giảm tự động từ 10% đến 25% lực kéo khi đường kính cuộn lớn dần.
• Hiện tượng đẩy lõi (Telescoping): Hình thành do sự trượt ngang của các lớp màng khi lực thu cuộn thấp hơn giới hạn ma sát tĩnh của vật liệu. Hệ thống máy tăng mô-men xoắn khởi điểm tại trục thu thêm tối thiểu 5 - 10 N.m để khóa chặt các vòng quấn đầu tiên.
• Hiện tượng đường hầm (Tunneling): Xảy ra trong hệ thống ghép đùn khi một lớp màng bị kéo dãn dẻo và co rút lại sau khi lớp keo đã đóng rắn. Cảm biến quang học hiệu chuẩn lại hệ số bù tốc độ (Draw ratio) giữa trục cấp màng và lô cán keo.

Các phương pháp hiệu chỉnh động học này là chìa khóa để trả lời mọi phân tích chuyên sâu về hệ thống vận hành trên máy sản xuất bao bì màng ghép phức hợp hiện đại.

6. Câu hỏi thường gặp (FAQ) về lực căng bao bì

Lực căng màng lý tưởng cho vật liệu in BOPP và PET là bao nhiêu?

Lực căng an toàn cho màng BOPP là 0.5 lbs/inch (0.09 kg/cm) chiều rộng, trong khi màng PET có độ cứng cao hơn chịu được ứng suất kéo ở mức 0.75 lbs/inch (0.13 kg/cm). Giới hạn này đảm bảo cấu trúc phân tử polymer không bị phá vỡ hay vượt qua điểm chảy dẻo (Yield point) dẫn đến giãn chết màng.

Việc kiểm soát lực căng vòng hở và vòng kín khác nhau như thế nào?

Hệ thống vòng hở (Open-loop) chỉ phán đoán lực kéo thông qua việc tính toán bán kính cuộn bằng cảm biến siêu âm mà không có cơ chế xác nhận thực tế. Hệ thống vòng kín (Closed-loop) thu thập tín hiệu sức căng cơ học liên tục từ Loadcell để đối chiếu với giá trị mục tiêu ban đầu, từ đó tự động ra lệnh bù trừ cho lượng mô-men xoắn bị thiếu hụt.

Hệ thống Loadcell có độ chính xác cao hơn Dancer Roller không?

Có. Loadcell truyền dẫn tín hiệu biến dạng cơ học dưới dạng điện áp vi phân nên triệt tiêu được độ trễ quán tính. Ngược lại, Dancer Roller bị cản trở bởi trọng lượng vật lý và ma sát của xi-lanh khí nén nên chỉ phù hợp để xử lý các biến thiên vị trí (Position variation). Do đó, hệ thống xả cuộn cho các dòng bao bì thực phẩm tốc độ siêu cao luôn ưu tiên sử dụng Loadcell.

Các thông số nào chi phối trực tiếp đến mô-men xoắn của trục thu cuộn?

Mô-men xoắn trục thu bị chi phối bởi 4 biến số cốt lõi trong hệ thống truyền động. Chúng bao gồm lực căng mục tiêu (Target Tension), đường kính cuộn tức thời (Instantaneous Roll Diameter), tỷ lệ Taper Tension, và tổn hao ma sát cơ học (Mechanical Friction Loss) tại bộ phận vòng bi.

7. Kết luận

Kiểm soát lực căng của việc xã và thu cuộn màng ghép là hệ thống phân bổ ứng suất cơ học cốt lõi để bảo vệ tính toàn vẹn của đa lớp bao bì. Bằng cách vận dụng chính xác phương trình mô-men xoắn, lực phanh động cơ và đường cong Taper Tension, Bao Bì Đông Vũ triệt tiêu hoàn toàn các rủi ro biến dạng dẻo, đứt màng hay đẩy lõi. Các dữ liệu đo lường tĩnh từ Loadcell và động từ Dancer Roller được tích hợp đồng bộ qua bộ vi xử lý vòng kín nhằm đáp ứng mọi tiêu chuẩn dung sai khắt khe nhất trong quá trình in và ghép màng tốc độ cao.
