Tổng Quan Kỹ Thuật Túi Giấy Kraft Ghép Màng TPHCM
Túi giấy Kraft ghép màng là cấu trúc bao bì phức hợp liên kết lớp giấy định lượng 50.0 – 80.0 g/m² với màng polymer hoặc nhôm. Đặc tính vật lý này tạo ra khả năng cản khí, chống ẩm và tối ưu hóa lực kéo đứt gãy tĩnh.

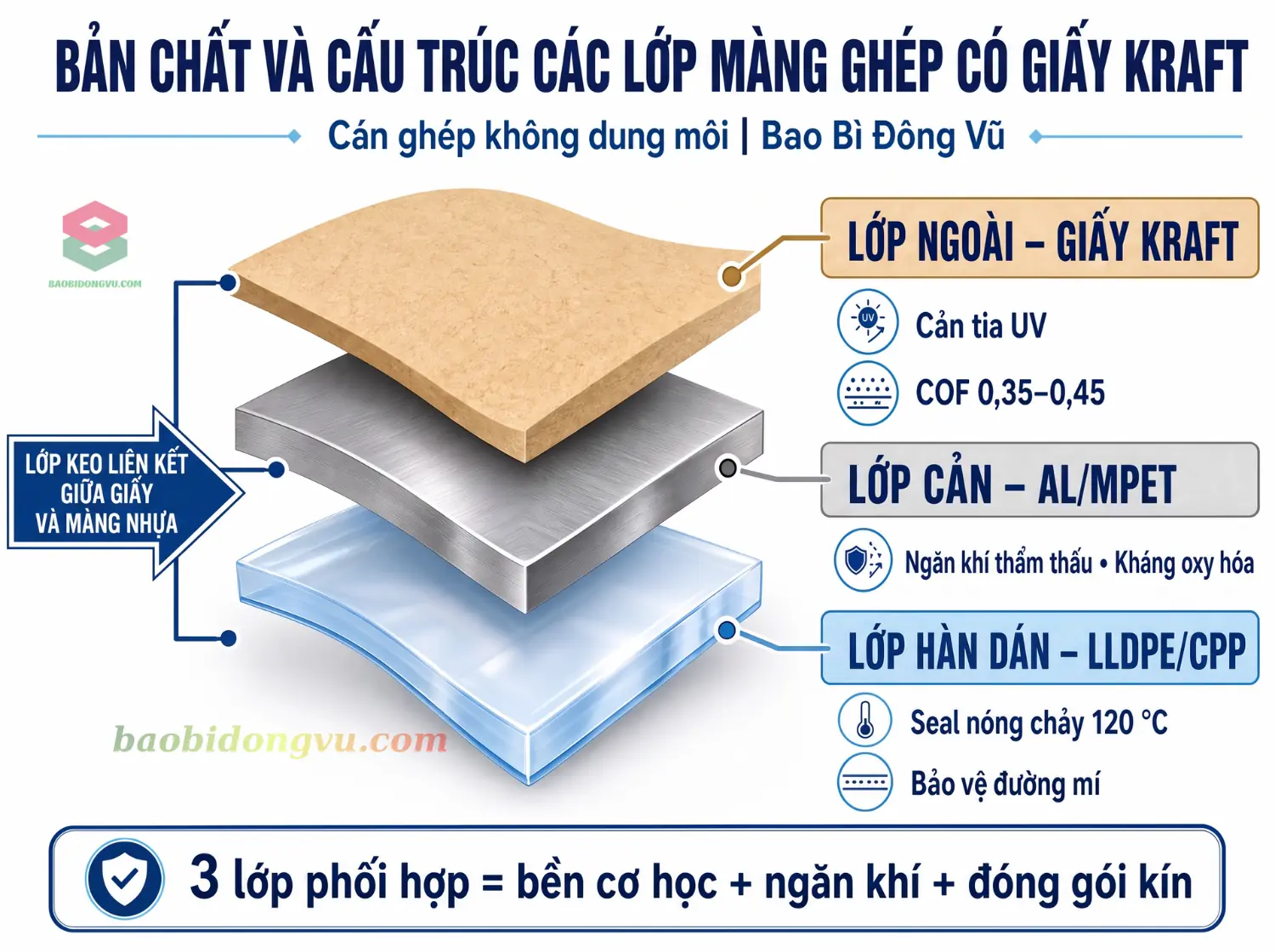

Bản Chất Và Cấu Trúc Các Lớp Màng Ghép Phức Hợp
Phương pháp cán ghép không dung môi (solventless lamination) được Bao Bì Đông Vũ ứng dụng để liên kết bề mặt nền giấy với hệ màng nhựa. Lớp màng ngoài cung cấp module chịu lực cơ học, trong khi lớp trung tâm thực hiện ngăn cản vi hạt thẩm thấu.
Phân tích đặc tính tĩnh lực học của cấu trúc phân lớp bề mặt:
- Lớp ngoài (Giấy Kraft): Tạo rào cản vật lý hấp thụ tia UV, cung cấp hệ số ma sát tĩnh 0.35 – 0.45 COF hỗ trợ thiết bị tiếp mực in.
- Lớp cản (AL/MPET): Hạn chế sự khuếch tán tịnh tiến của các phân tử khí dư, đảm bảo tính kháng oxy hóa cho tế bào hữu cơ.
- Lớp hàn dán (LLDPE/CPP): Chức năng sealant nóng chảy tại mức nhiệt 120.0 °C, kết dính viền mí bảo vệ chu trình đóng gói khép kín.
| Lớp Cấu Trúc | Vật Liệu Khuyến Nghị | Độ Dày (µm) | Chức Năng Cơ Lý |
|---|---|---|---|
| Mặt ngoài | Giấy Kraft nâu/trắng | 60.0 – 80.0 | Chịu lực kéo dãn, nền in ấn |
| Lớp rào cản | Màng Nhôm (AL) / MPET | 7.0 – 12.0 | Kháng bức xạ, ngăn cản OTR/WVTR |
| Lớp tiếp xúc | LLDPE / CPP | 50.0 – 90.0 | Hàn nhiệt động, chịu áp lực xé |
Sự tích hợp giữa độ cứng của liên kết sợi cellulose và tính dẻo của polymer trong hệ khung này là cơ sở quan trọng để đo lường chính xác các hằng số truyền qua rào cản khí.
Thông Số Kỹ Thuật Và Tính Chất Rào Cản Cơ Lý
Hiệu suất cách ly môi trường của bao bì được đo lường bằng hệ số rào cản truyền qua phân tử. Tốc độ suy thoái độ nhạy ẩm và kháng oxy hóa thực tế phụ thuộc trực tiếp vào tính đồng nhất của liên kết màng lưới trung tâm.
Các chỉ tiêu vật lý động lực học cần kiểm soát độc lập trên màng cuộn:
- Tốc độ truyền oxy (OTR): Xác định nồng độ khí xâm nhập vào buồng nén, đo lường theo ASTM D3985.
- Tốc độ truyền hơi nước (WVTR): Kiểm soát khối lượng phân tử ẩm khuếch tán qua bề mặt màng ép, đánh giá bằng chuẩn ASTM F1249.
- Lực hàn dán (Seal Strength): Khả năng bảo toàn mí dán khi chịu gia tốc áp suất nội sinh, kiểm nghiệm theo ASTM F88.
| Chỉ Tiêu Thử Nghiệm | Tiêu Chuẩn Áp Dụng | Giá Trị Chuẩn | Đơn Vị Đo Lường |
|---|---|---|---|
| Tốc độ truyền Oxy (OTR) | ASTM D3985 | < 5.0 | cc/m²·day |
| Truyền hơi nước (WVTR) | ASTM F1249 | < 2.8 | g/m²·day |
| Lực hàn dán biên | ASTM F88 | ≥ 15.0 | N/15mm |
Khi các chỉ số rào cản trên màng cuộn tiệm cận ngưỡng tối ưu, vật liệu sẽ được chuyển tiếp qua hệ thống khuôn gia nhiệt để định dạng cấu hình không gian túi.
Phân Loại Định Dạng Túi Giấy Kraft Ghép Màng Theo Thiết Kế

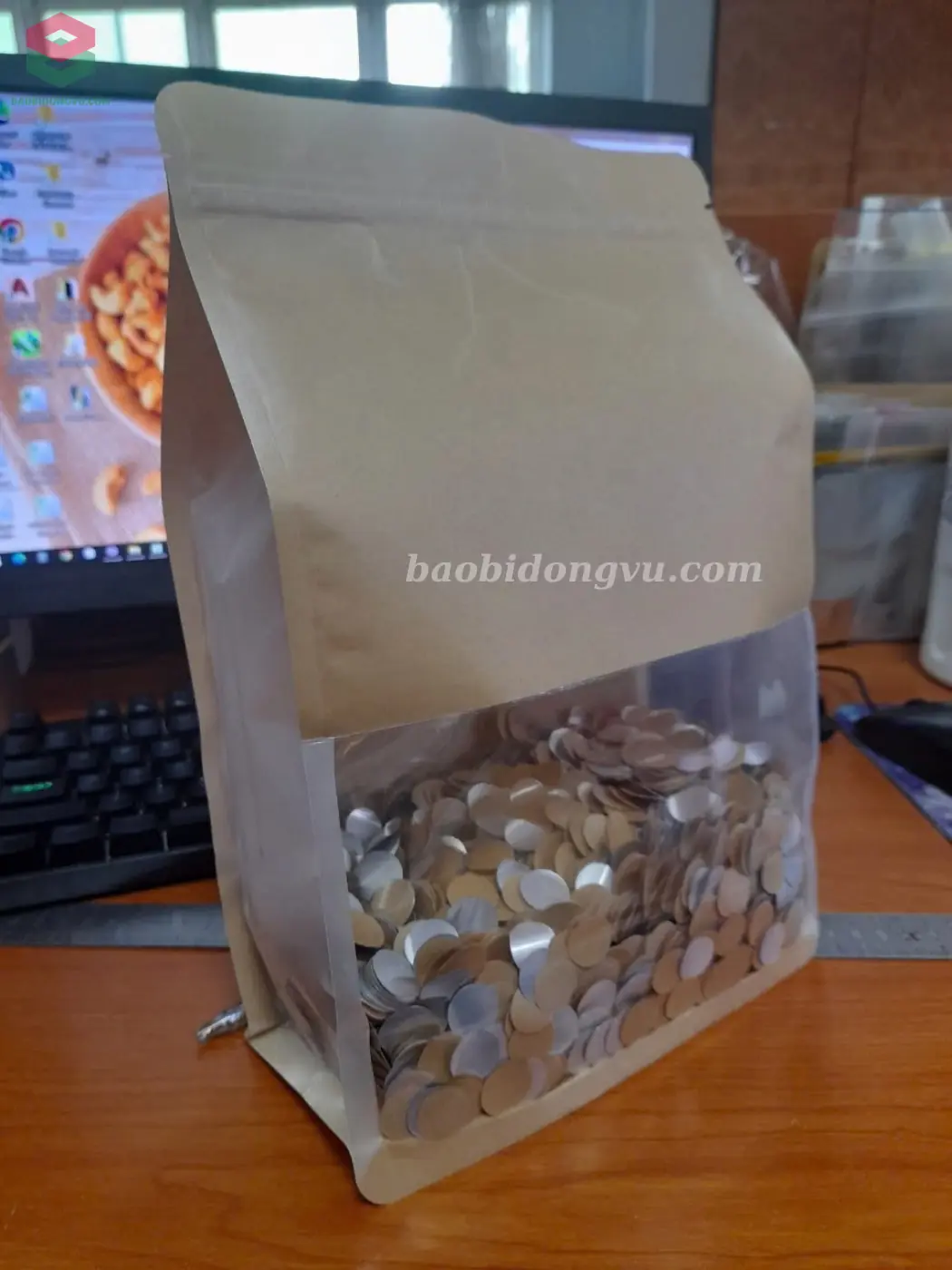

Màng cuộn được hệ thống nhiệt cắt dán cơ học để tạo hình thể tích. Dựa theo tỷ trọng chiết rót, Đông Vũ sản xuất túi giấy 4 biên chịu áp lực, túi giấy hàn lưng cho máy FFS, túi zip giấy khóa PE, và túi giấy đựng cà phê gắn van xả khí.
Các hằng số tác động đến quyết định thiết kế không gian bao bì:
- Khối lượng riêng của vật phẩm: Tác động trực tiếp đến diện tích mở rộng màng đáy gusset.
- Áp suất xung lực chiết rót: Yêu cầu điều chỉnh biên độ gia nhiệt mí dán mép túi chống bục.
- Cơ chế chênh lệch áp suất hở: Quyết định việc gắn thêm van một chiều khử $CO_2$.
| Định Dạng Cơ Học | Sức Chứa Đề Xuất (kg) | Lực Chịu Nén (N) | Tỷ Lệ Bề Mặt Phẳng (%) |
|---|---|---|---|
| Túi 4 biên góc cạnh | 1.0 – 5.0 | 85.0 | 100.0 |
| Túi hàn lưng giữa | 0.1 – 1.0 | 40.0 | 90.0 |
| Túi đáy đứng Doypack | 0.5 – 2.5 | 65.0 | 80.0 |
Việc hoạch định không gian túi linh hoạt giúp cấu trúc bao bì dễ dàng vượt qua các ma trận tiêu chuẩn thử nghiệm độ an toàn khi lưu hành trong nhà máy F&B.
Tiêu Chuẩn An Toàn Và Ứng Dụng Đóng Gói Ngành F&B
Bao bì tiếp xúc trực tiếp sản phẩm nông nghiệp khối lượng lớn chịu sự giám sát giới hạn nồng độ thôi nhiễm hóa chất. Sự ổn định mạng lưới ion phân tử nhựa đảm bảo màng ghép không phân rã dưới nhiệt độ lưu kho bất lợi.

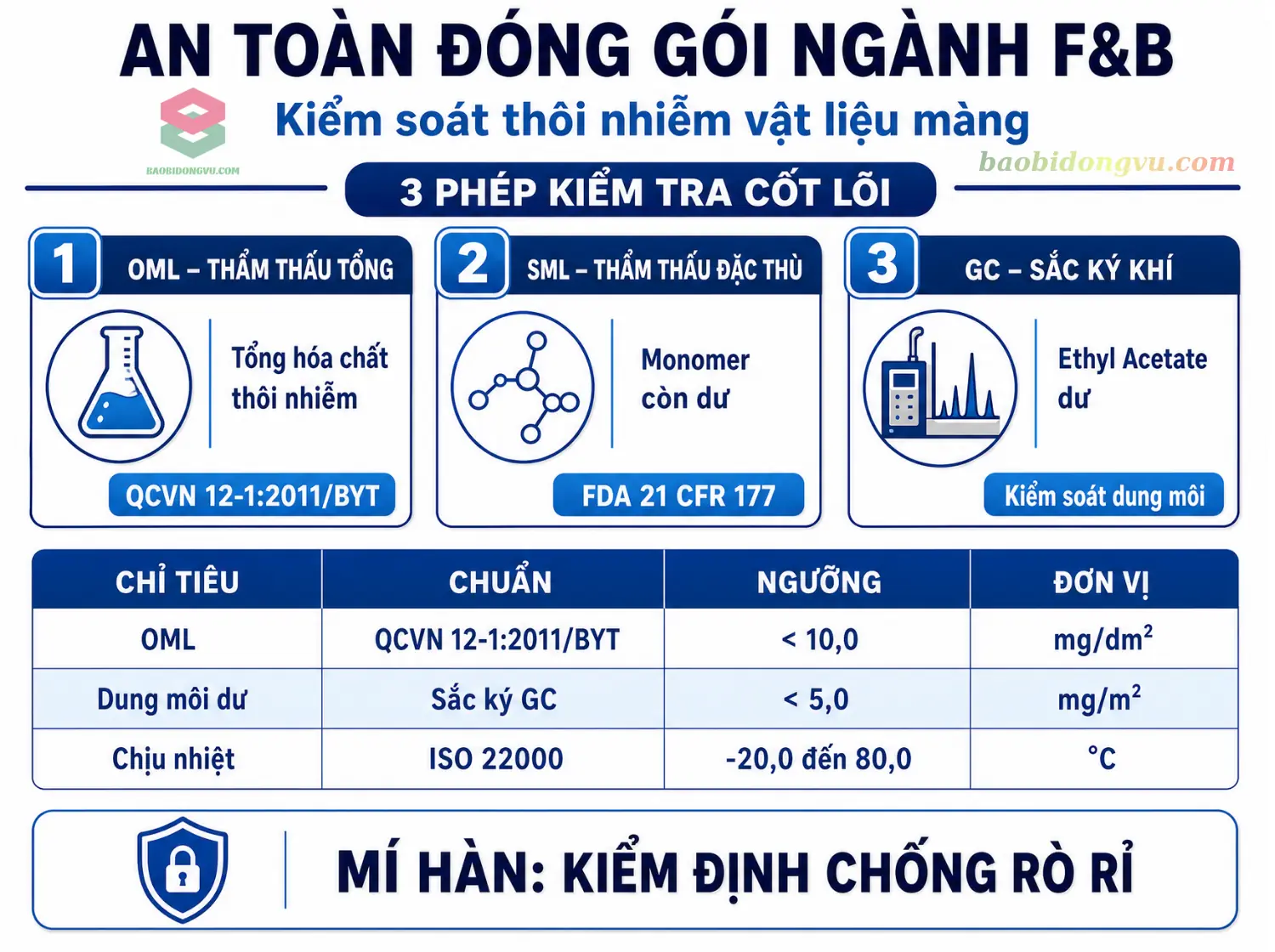

Hệ thống chỉ tiêu đánh giá an toàn di căn vật liệu màng (Migration test):
- Kiểm soát thẩm thấu tổng (OML): Xác định khối lượng hóa chất giải phóng vào dung môi mô phỏng theo QCVN 12-1:2011/BYT.
- Thẩm thấu đặc thù (SML): Đo phổ chất tồn dư Monomer chưa phản ứng hoàn toàn, yêu cầu chuẩn FDA 21 CFR 177.
- Sắc ký khí (GC): Đo lường nồng độ Ethyl Acetate dư trong quá trình in phủ ống đồng.
| Yếu Tố Kiểm Định | Phương Pháp Chuẩn | Ngưỡng An Toàn | Đơn Vị |
|---|---|---|---|
| Thẩm thấu tổng (OML) | QCVN 12-1:2011/BYT | < 10.0 | mg/dm² |
| Tồn dư dung môi | Sắc ký GC | < 5.0 | mg/m² |
| Biên độ chịu nhiệt | ISO 22000 | -20.0 đến 80.0 | °C |
Nếu hệ thống bao bì đang lưu hành vướng mắc các sai số trong quá trình đo đạc thực nghiệm, kỹ sư vận hành có thể tra cứu thuật toán xử lý ở danh mục giải đáp bên dưới.
Câu hỏi thường gặp
Độ dày tiêu chuẩn của giấy Kraft trong màng ghép là bao nhiêu?
Định lượng giấy Kraft thường dao động ở mức 50.0 – 80.0 g/m². Việc chọn định lượng chịu ảnh hưởng bởi tổng khối lượng sản phẩm chiết rót và chu kỳ vận tốc dao cắt trên máy đóng gói tự động. Độ dày lớp màng PE/CPP tiếp xúc trong thường ở khoảng 60.0 – 90.0 µm.
Mức chênh lệch OTR giữa cấu trúc Kraft/AL và Kraft/MPET?

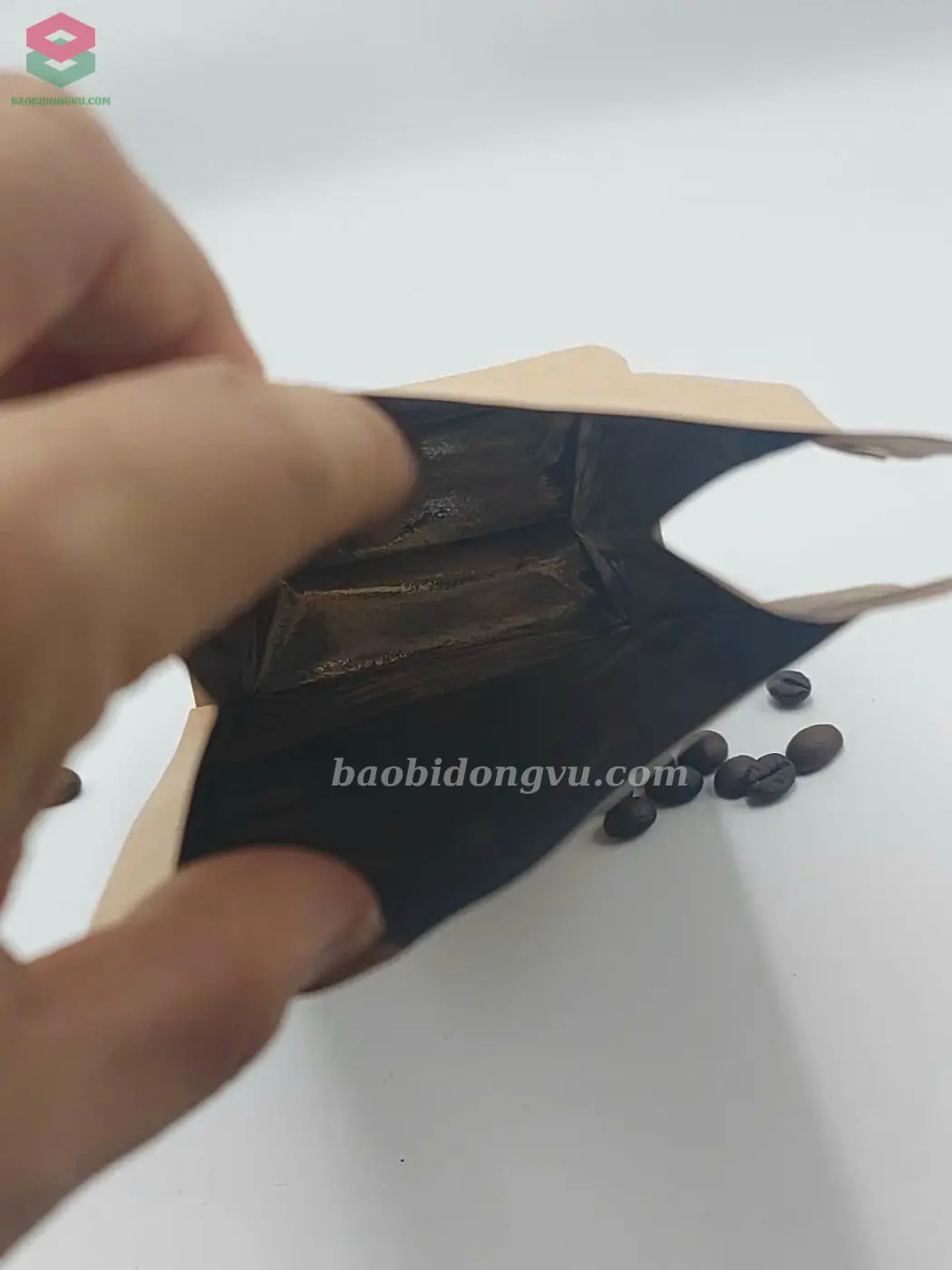

Lớp nhôm nguyên kim (AL) độ dày 7.0 µm có khả năng ép OTR xuống dưới 0.5 cc/m²·day. Trong khi màng PET mạ kim loại (MPET) độ dày tương đương thường giới hạn OTR ở mức 2.0 – 3.5 cc/m²·day, tạo ra sự chênh lệch đáng kể trong thiết kế hạn sử dụng sản phẩm.
Túi giấy Kraft có tương thích với hệ thống khí quyển điều chỉnh (MAP) không?
Cấu trúc giấy Kraft ghép lá nhôm (AL) duy trì tính tương thích với quy trình bơm hỗn hợp khí Nitơ dư nhờ đặc tính khóa khí tuyệt đối. Tuy nhiên, sự chênh lệch áp suất lớn từ công nghệ MAP đòi hỏi lực hàn dán phải duy trì trạng thái ≥ 20.0 N/15mm.
Phương pháp kiểm tra độ kín của đường hàn dán giấy Kraft?
Độ kín đường hàn màng giấy được xác minh thông qua bài kiểm tra áp suất bọt khí trong buồng nén chân không theo ASTM D3078. Không có bóng khí ly thoát ở áp suất -60.0 kPa trong vòng 30 giây được tính là đạt thông số cơ lý an toàn cho phân phối.
Kết luận
Hệ thống túi giấy Kraft ghép màng đại diện cho giải pháp cân bằng giữa độ bền vật lý của màng polymer và thuộc tính che sáng ưu việt của giấy. Bằng việc kiểm soát chặt chẽ các chỉ tiêu rào cản OTR/WVTR, cấu trúc phức hợp bảo vệ chuỗi tính trạng nguyên bản của sản phẩm, duy trì cường độ ma sát và đáp ứng trọn vẹn bộ khung tiêu chuẩn an toàn hóa học quốc tế.
