Túi Nhôm Và Túi Màng Ghép Bạc (AL & MPET) Tại TPHCM
Túi nhôm (AL) và túi màng ghép bạc (MPET) là bao bì màng ghép phức hợp rào cản cao, ứng dụng kim loại hóa bề mặt để ngăn chặn thẩm thấu oxy và hơi ẩm. Bao Bì Đông Vũ phân tích cơ lý hai vật liệu này để thiết lập cấu trúc đóng gói.

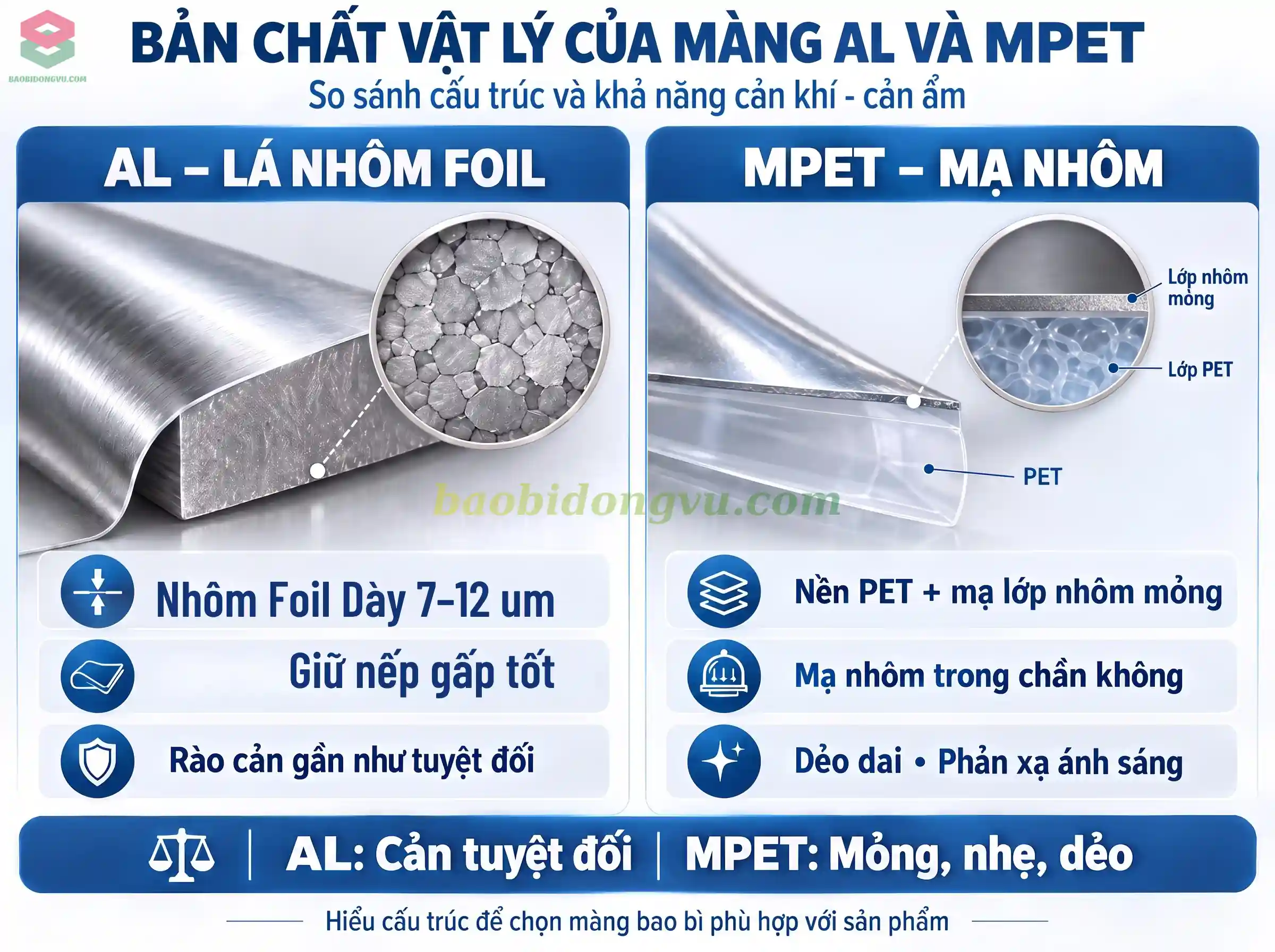

Bản Chất Vật Lý Của Màng Nhôm (AL) Và Mạ Kim Loại (MPET)
Sự khác biệt cốt lõi giữa hai loại màng đóng gói nằm ở cấu trúc phân tử và quá trình gia công kim loại hóa bề mặt vật liệu.
- Màng nhôm (AL – Aluminum Foil): Là lá kim loại nhôm nguyên bản, được cán mỏng với độ dày tiêu chuẩn từ 7.0µm đến 12.0µm. Lớp AL có đặc tính “dead-fold” (khả năng giữ nếp gấp cơ học) và tỷ trọng 2.7 g/cm³, tạo ra mức độ cản quang tuyệt đối.
- Màng mạ kim loại (MPET – Metallized PET): Bề mặt màng polyester (PET) trải qua quá trình lắng đọng hơi nhôm trong môi trường chân không (vacuum deposition). Lớp nhôm mạ có độ dày chỉ 30.0nm đến 100.0nm, giúp duy trì độ dãn dài kéo đứt (Elongation at break) lớn hơn 100% của chuỗi polymer.
| Đặc tính vật lý | Màng Nhôm (AL) | Màng Bạc (MPET) |
|---|---|---|
| Độ dày màng cơ sở | 7.0µm – 12.0µm | 12.0µm |
| Tỷ trọng (Density) | 2.7 g/cm³ | 1.4 g/cm³ |
| Tính chất định hình | Giữ nếp (Dead-fold) | Đàn hồi (Elastic) |
| Định lượng màng (g/m²) | 18.9 (AL 7µm) | 16.8 (MPET 12µm) |
Việc định hình rõ bản chất vật lý phân tử này là cơ sở kỹ thuật để đo lường khả năng ngăn cản khí và ẩm ở hạng mục kiểm định tiếp theo.

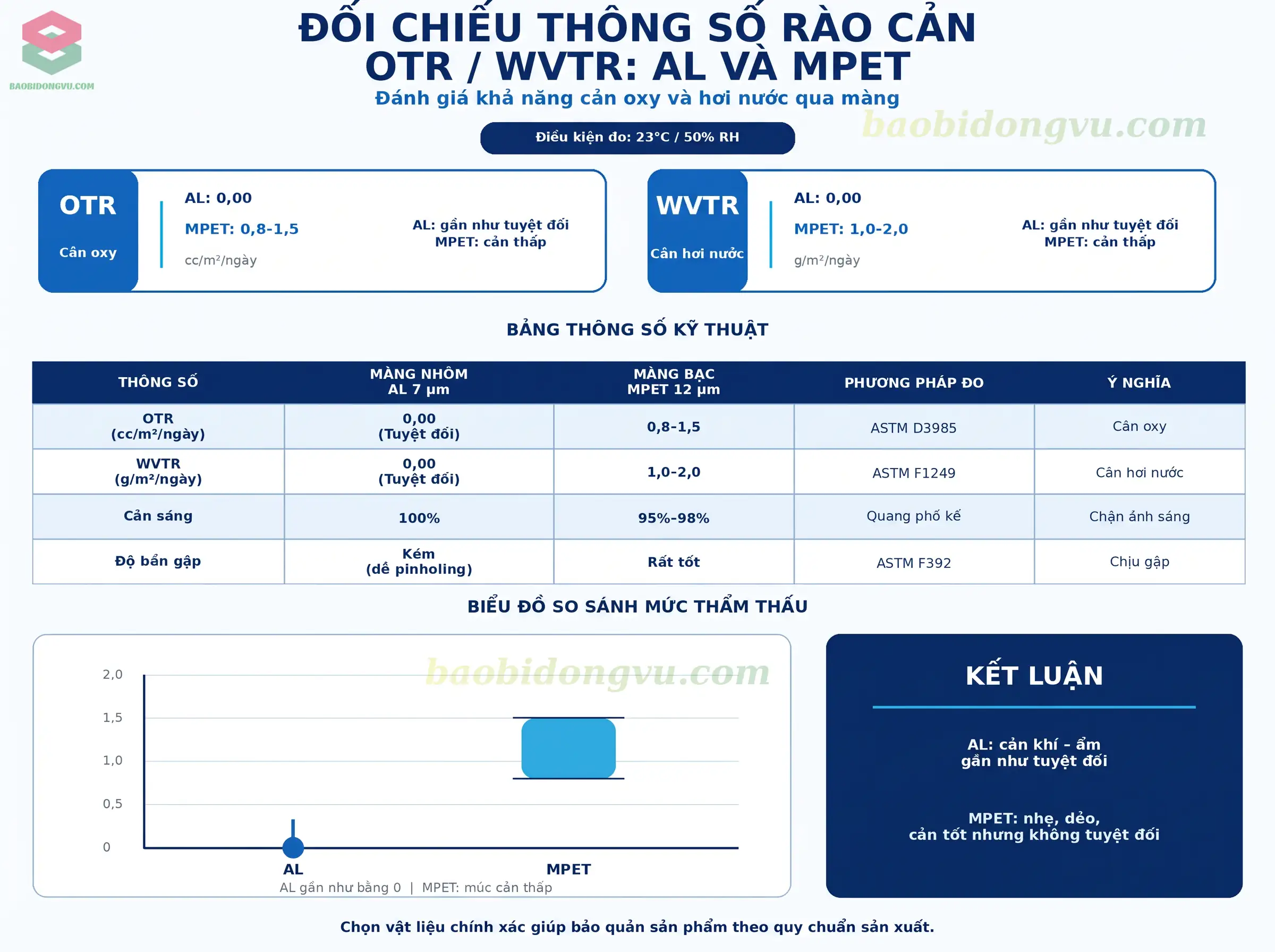

Đối Chiếu Thông Số Rào Cản (OTR/WVTR) Giữa AL Và MPET
Khả năng bảo quản của bao bì màng ghép phức hợp được định lượng qua hai hệ số OTR và WVTR, thực hiện đối chiếu chéo theo quy chuẩn “ASTM International”.
- OTR (Oxygen Transmission Rate): Tốc độ thẩm thấu oxy, quyết định thời gian ngăn chặn phản ứng oxy hóa của chất béo trong thực phẩm.
- WVTR (Water Vapor Transmission Rate): Tốc độ thẩm thấu hơi nước, quyết định hiện tượng vón cục ở dạng bột hoặc ỉu mốc ở hàng khô.
| Thông số kiểm định | Màng Nhôm (AL 7µm) | Màng Bạc (MPET 12µm) | Tiêu chuẩn kỹ thuật |
|---|---|---|---|
| OTR (cc/m²/day) | 0.00 | 0.8 – 1.5 | ASTM D3985 |
| WVTR (g/m²/day) | 0.00 | 1.0 – 2.0 | ASTM F1249 |
| Mật độ quang học (OD) | Tuyệt đối | 2.0 – 2.5 | ISO 5-2 |
| Độ bám dính kim loại | N/A (Lớp đúc khối) | 0.5 – 1.0 N/15mm | ASTM D903 |
Dựa trên các chỉ số rào cản chênh lệch và bài test quang học này, Đông Vũ sẽ phối trộn từng lớp vật liệu vào các hệ cấu trúc phức hợp chuyên biệt.

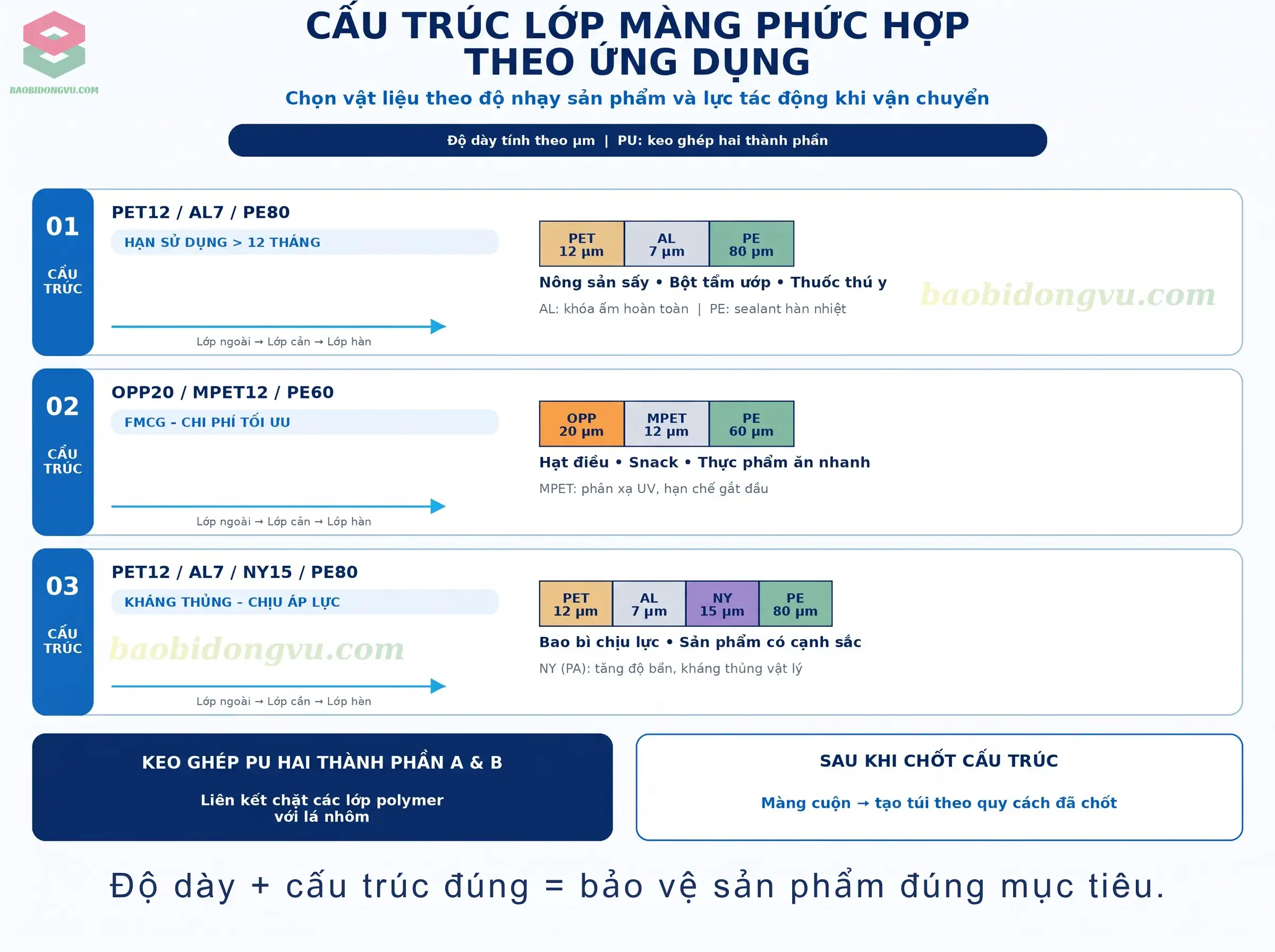

Cấu Trúc Lớp Màng Phức Hợp Tiêu Chuẩn Theo Ứng Dụng
Thiết lập ma trận vật liệu được đánh giá dựa trên mức độ nhạy cảm sinh hóa của sản phẩm và ứng suất cơ học màng hàn dán khi đóng gói.
- PET12/AL7/PE80: Cấu trúc có tổng độ dày 99.0µm, dùng cho nông sản sấy hoặc bao bì thuốc thú y cần hạn sử dụng trên 12 tháng, kết dính bằng keo PU 2 thành phần (Solvent-based).
- OPP20/MPET12/PE60: Cấu trúc phổ thông dày 92.0µm cho thực phẩm tiêu dùng nhanh (FMCG), lớp MPET phản xạ tia UV chống gắt dầu mỡ định mức cao.
- PET12/AL7/NY15/PE80: Bổ sung màng Nylon (PA) dày 15.0µm nhằm tăng cường độ kháng thủng, đảm bảo độ bục đường hàn chịu lực nén tối thiểu 50.0 N/15mm.
| Cấu trúc màng ghép | Lực hàn dán (N/15mm) | Mật độ keo (g/m²) | Công nghệ ghép màng |
|---|---|---|---|
| PET/AL/PE | ≥ 40.0 | 3.5 – 4.5 | Keo dung môi (Dry Lamination) |
| OPP/MPET/PE | ≥ 25.0 | 1.5 – 2.0 | Không dung môi (Solventless) |
| PET/PA/AL/PE | ≥ 50.0 | 4.0 – 5.0 | Ghép đùn (Extrusion Lamination) |
Từ các bộ cấu trúc tiêu chuẩn có độ bám dính và lực hàn chuẩn xác này, màng cuộn sẽ được đưa vào trục máy tạo hình túi thành phẩm.

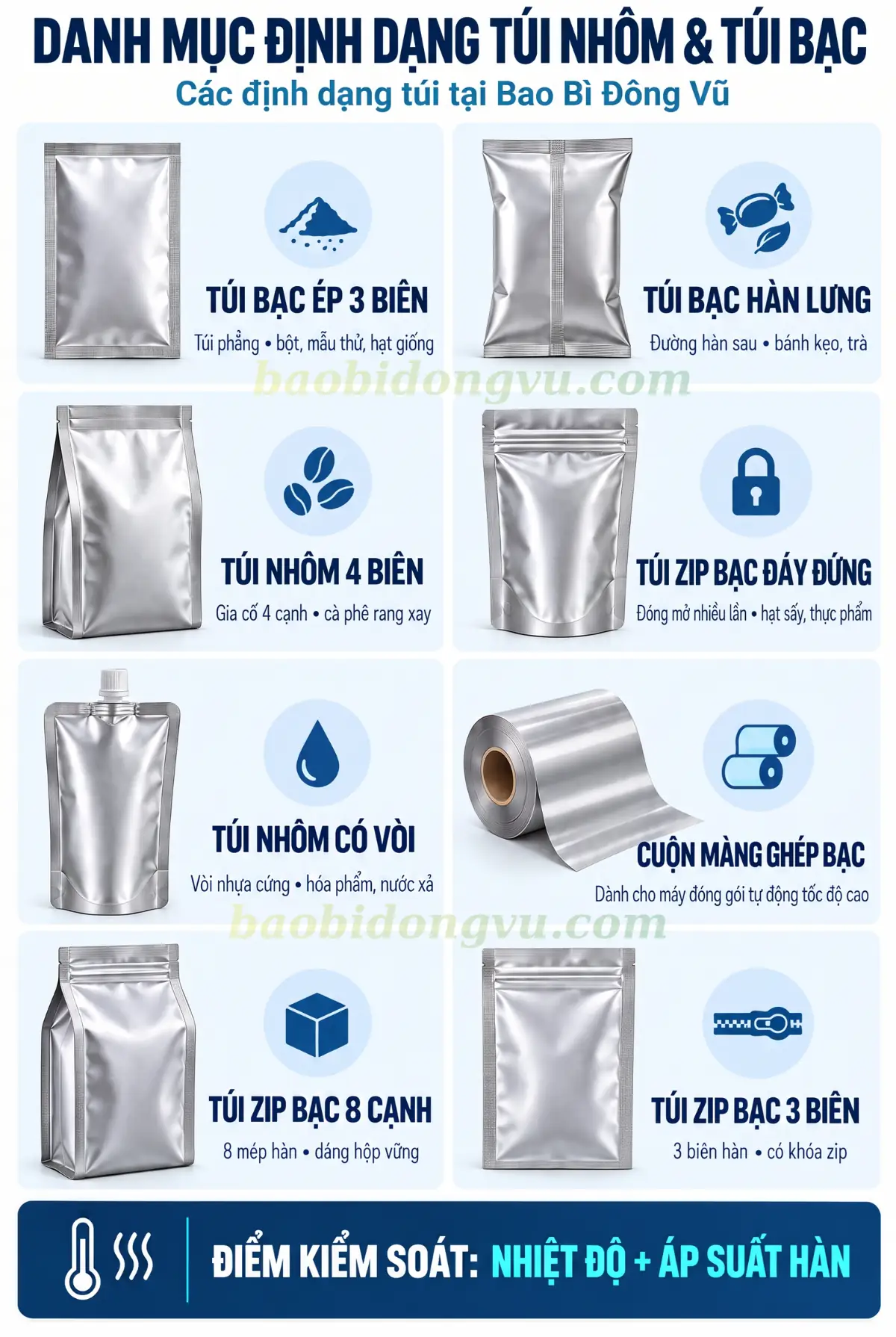

Danh Mục Định Dạng Túi Nhôm & Túi Bạc Tại Trục Sản Xuất
Hệ thống máy cắt dán định hình bao bì dựa trên khối lượng chứa đựng và mức độ hoàn thiện mép hàn nhiệt với dung sai biên không vượt quá ±2.0 mm theo số liệu SEMANTIC CONTENT AUDIT[cite: 1].
- Túi bạc ép 3 biên: Định dạng phẳng, hàn kín 3 mí nhiệt, chuyên dùng đóng gói bột phân bón hoặc sachet mỹ phẩm định lượng 5.0g – 20.0g.
- Túi bạc hàn lưng: Gồm vây lưng dọc và mí chéo, tương thích máy VFFS với tốc độ 60 – 80 túi/phút cho dây chuyền snack.
- Túi nhôm 4 biên: Cấu trúc gia cố 4 cạnh đứng (Quad seal), chịu tải trọng nén tĩnh khối lượng 500.0g – 1000.0g cà phê rang xay.
- Túi nhôm có vòi: Hàn tích hợp nắp vòi nhựa cứng (Spout pouch), chịu lực nén bục 30.0 kg/cm² cho ngành hóa phẩm lỏng.
- Túi zip bạc: Ép đường khóa kéo PE tái đóng mở, có cường độ bung dải zipper đạt 40.0 N/50mm chống tràn.
- Cuộn màng ghép bạc: Dạng màng liên tục cấp cho máy FFS, quy chuẩn đường kính lõi (core) giấy đạt 76.0mm.
| Định dạng bao bì | Tải trọng định mức (kg) | Dung sai cắt (mm) | Tốc độ chạy máy (túi/phút) |
|---|---|---|---|
| Ép 3 biên / Hàn lưng | 0.1 – 0.5 | ± 1.5 | 60 – 80 |
| 4 biên / Đáy đứng | 0.5 – 2.0 | ± 2.0 | 40 – 50 |
| Có vòi / Khóa zipper | 1.0 – 5.0 | ± 2.0 | 30 – 40 |
| Cuộn màng đóng gói | N/A | ± 1.0 (Khổ màng) | 100 – 150 |
Để đảm bảo hiệu suất vận hành cơ học trên mọi dây chuyền định dạng này, doanh nghiệp bắt buộc nắm rõ rủi ro vật lý khi thiết lập thông số.
Câu Hỏi Thường Gặp Về Túi Nhôm Và Túi MPET
Độ bền uốn dập (flex-crack) của màng AL và MPET khác nhau thế nào?
Theo thử nghiệm “ASTM F392 – ASTM International”, màng AL có tỷ lệ nứt bề mặt (pinholing) cực cao khi chịu uốn dập cơ học liên tục ở góc 270 độ, làm phá vỡ rào cản. Ngược lại, lớp mạ kim loại 50.0nm của MPET bám dính dẻo dai theo màng nền PET, chống chịu ứng suất đứt gãy vượt trội.
Túi bạc MPET có thể dùng cho đóng gói hút chân không được không?
Cấu trúc MPET tiêu chuẩn không chịu được áp suất chân không -0.08 MPa vì thiếu độ dãn dài (Elongation). Để túi không bục rách khi co ép màng, kỹ sư phải sử dụng vật liệu PA/PE (Nylon) hoặc PET/PA/AL/PE có giới hạn độ giãn vượt 100%.
Máy dò kim loại trong dây chuyền có nhận diện màng AL không?
Có. Túi nhôm có mật độ định lượng nguyên khối đạt 2.7 g/cm³, chắc chắn kích hoạt báo động trên máy dò kim loại truyền thống. Dây chuyền F&B sử dụng túi AL bắt buộc phải dùng hệ thống tia X (X-ray Inspection) ở cường độ 40.0 – 60.0 kV để soi dị vật.
Làm sao phân biệt túi nhôm nguyên bản và mạ MPET bằng mắt thường?
Sử dụng đèn chiếu sáng cường độ mạnh 1000 lumen áp sát mặt bao bì. Ánh sáng bị chặn quang học tuyệt đối ở màng AL. Đối với màng MPET, ánh sáng xuyên thấu một phần tạo ra các điểm sáng lốm đốm do mật độ quang học (Optical Density) chỉ ở mức 2.0 – 2.5.
Kết Luận
Hệ thống túi nhôm (AL) và túi màng ghép bạc (MPET) được phân tách rõ rệt dựa trên tốc độ thẩm thấu OTR/WVTR và giới hạn uốn dập màng. Trong khi màng AL tạo ra màng chắn rào cản hoàn hảo cho nhóm hàng giá trị cao, màng MPET tối ưu cấu trúc ngân sách nhưng vẫn duy trì độ dẻo dai cơ học. Khối purchasing và QA-QC cần rà soát trực tiếp bảng thông số vật liệu để cấp lệnh sản xuất túi theo đúng ứng dụng.
